4MP Outdoor Wi-Fi Spotlight Camera (ADC-V730) - Installation Guide

Pre-Installation Checklist

There are three options for connecting the ADC-V730 to the Wi-Fi network:

  • Bluetooth (BLE) mode
  • Access Point (AP) mode
  • Wi-Fi Protected Setup (WPS) mode

Note: Some Internet Service Providers disable the WPS feature on customer routers. BLE mode is the preferred method for installing this video device.

In the box

ADC-V730 camera

V730rev_hero front view copy.png

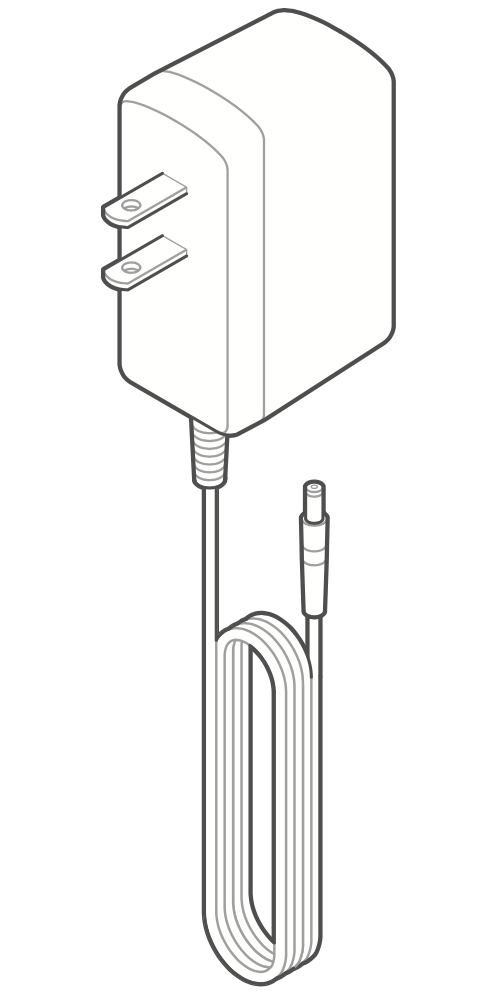

12V/1.5A Power Adapter

DC transformer.png

Installation sheet with QR code and drill template

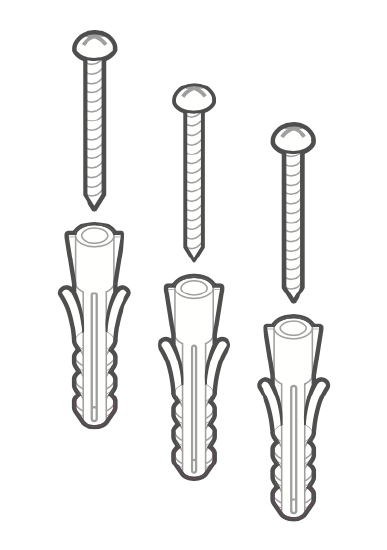

Wall anchors & screws (3) Mounting screws.png

Rubber plug

V730 rubber plug

Important: A rubber plug has been included with the ADC-V730 at the base of the mount. This rubber plug should only be used if the device is being mounted directly over a hole in the wall. The rubber plug will provide a seal to prevent water from entering the hole in the wall behind the camera. In all other installations, please remove the rubber plug. Removing the rubber plug will allow you to route the power cable through the mouse hole without bending or breaking the cable.

Overview
  1. Ambient Light Sensor
  2. Microphone
  3. Spotlight
  4. Status LED
  5. WPS/Reset Button
  6. SD Card Slot
  7. SD Card Door
  8. Speaker
V730 labeled line diagram

Connect the ADC-V730 to the Wi-Fi network

The ADC-V730 can be connected to the Wi-Fi network using Bluetooth Enrollment (BLE) mode, Access Point (AP) mode, or Wi-Fi Protected Setup (WPS) mode.

Important: BLE mode requires the ADC-V730 to be on hardware version 0401+ and firmware version 05019+. The hardware version (HWV) and firmware version (FWV) are both printed on the label on the outside of the box. You can also find the hardware version printed on the bottom of the camera.
  1. Plug the video device into a non-switched electrical outlet. Wait for the device LED to begin blinking white. If the LED is not white after two minutes, press and hold the Reset button and release when the LED begins to blink white (about 3 seconds).
  2. On a Bluetooth-enabled mobile device, log in to the Alarm.com app or Partner MobileTech app and complete the following steps to add the video device to the customer's account.

This method will also enroll the device to the customer's account as part of the process.

To ensure the device will have a sufficient Wi-Fi signal, complete the following steps with the camera near its final location but prior to mounting.

  1. Connect the camera’s AC power adapter and plug it into a non-switched outlet. If the standard power supply is too short to reach an outlet, see How do I extend the power supply of a camera?.
  2. The camera’s LED will begin to blink white. If the LED is not white after two minutes, press and hold the WPS/Reset button and release when the LED begins to blink white (about 3 seconds).
  3. On an Internet-enabled device, connect to the Wi-Fi network ADC-V730 (XX:XX:XX) where XX:XX:XX is the last six characters of the ADC-V730’s MAC address, which is located on the camera or on the packaging.
  4. On the same device, open a web browser and enter http://v730install.com or 192.168.1.1 in the URL field. Follow the on-screen instructions to add the ADC-V730 to the Wi-Fi network. The LED will briefly turn red before blinking green. The LED will be solid green when the connection is complete.

Once the device is connected to the Wi-Fi network, proceed to Enroll the ADC-V730 to the account.

To ensure the device will have a sufficient Wi-Fi signal, complete these steps with the camera near its final location but prior to mounting.

  1. Connect the camera’s AC power adapter and plug it into a non-switched outlet.
  2. After the startup process is complete (the camera’s LED will be blinking white), press and hold the WPS/Reset button and release when the LED begins to blink blue (about 6 seconds).
  3. Activate WPS mode on the router. The camera will begin to connect to the Wi-Fi network. The LED will be solid green when the connection is complete.

Once the device is connected to the Wi-Fi network, proceed to Enroll the ADC-V730 to the account.

Enroll the ADC-V730 to the account

The ADC-V730 can be enrolled to a customer account using the Partner MobileTech app, Alarm.com customer website, or Alarm.com app.

  1. Log in to the Partner MobileTech app.
  2. FInd the customer account.
  3. Tap Add Add Device.
  4. Tap Video Devices and Chimes.
  5. In Enter MAC Address, enter the MAC address, which is located on the device or packaging.
  6. Tap Add
  7. Enter a name for the device, then tap Continue
  8. Follow the on-screen instructions. An installation progress bar displays on the screen.

Once the installation is complete, unplug the camera and install it in its final location.

  1. Navigate to the Video Device Setup page by entering the following URL using a web browser: www.alarm.com/addcamera. The customer's username and password for the account are required to log in.
    • If the installation tutorial was used, it automatically navigates to this page after completing the tutorial.
  2. Enter the MAC address, which is located on the device or packaging, and then click Find.
  3. Enter a name for the device, then click Install.
  4. Follow the on-screen instructions to finish adding the camera. An installation progress bar displays on the screen.

Once the enrollment process is complete, unplug the camera and install it in its final location.

  1. Log in to the Alarm.com app. You will need the username and password of the account to log in.
  2. Tap Menu.
  3. Tap Add Device.
  4. Tap Video Camera.
    • If the device LED is not solid green, tap ADC-V730 for the installation tutorial. If the device is already connected to Wi-Fi and has a solid green LED, continue to the next step.
  5. Tap Enter MAC Address, then enter the camera's MAC address, which is located on the device or packaging.
  6. Tap Install for the camera on the Device Found page.
  7. Enter a device name, then tap Next.
  8. Follow the on-screen instructions to finish adding the camera. The installation progress displays on the screen.

Once the installation is complete, unplug the camera and install it in its final location.

Physical installation

For information about general installation and maintenance guidelines, see Video Installation Best Practices.

To install the ADC-V730 in its final location:
Note: Verify that there are no obstructions near the camera's installation location. Obstructions close to the camera's lens can lead to poor night vision performance.
  1. Use the included drill template to mark the desired location of the holes for the power cable and mounting screws. Drill a 1/2” hole in the center of the template for the power cable. If mounting to drywall, drill three 9/32” holes and insert the included M5 wall anchors. If mounting to a solid surface (e.g., wood), drill three 1/8” pilot holes.

    V730_drill template_numbered11.png
  2. Mount the device to a flat surface (e.g., a wall or ceiling) 8 feet or more above the ground.


    V730 interior mounting

    1. Install the rubber plug over the hole for the power cord.
    2. Connect the 12 VDC connector to an unplugged 12 VDC adapter. Insert the power cable into the center hole.
    3. Line up the camera with the three holes created in step 3. Use the included ST4.8 x 32mm self tapping screws to fasten the camera to the mounting surface (#10 drywall screws or 3/16" Tapcon screws are also acceptable).

    V730 wall mounting 2b

    1. Remove the rubber plug from the power cord.
    2. Connect the 12 VDC connector to an unplugged 12 VDC adapter.
    3. Line up the camera with the three holes created in step 3. Use the included ST4.8 x 32mm self tapping screws to fasten the camera to the mounting surface (#10 drywall screws or 3/16" Tapcon screws are also acceptable). Route the cable through the cut-out in the mounting plate.

LED reference guide

LED pattern Description

Off

Off.svg

Power off

Solid green

LED solid green.svg

Connected to Alarm.com

Blinking green

LED blinking green.svg

Local network connection

Blinking red

LED blinking red.svg

Power on, camera booting

Solid red

LED solid red.svg

No local or internet connection

Blinking white

LED blinking white.svg

Bluetooth and Wi-Fi Access Point modes (press and hold the button for 3-6 seconds)

Blinking blue

LED blinking blue.svg

WPS mode (press and hold button for 6-9 seconds)

Blinking yellow

LED blinking amber.svg

Power cycling (press and hold button for 9-12 seconds)

Blinking red and green

LED alternating red green.svg

Reverting to factory default settings (press and hold the button for 12-15 seconds)

Blinking green and blue

LED alternating blue green.svg

Firmware updating

Troubleshooting

  1. If you have issues connecting the camera to the account, power cycle the camera and try again.
  2. If issues persist, reset the camera to factory defaults. Press and hold the WPS/Reset button until the LED is flashing green and red (about 12 seconds), then release the button. The camera will reboot to factory default.

If the camera was previously installed on a different Alarm.com account, it will need to be deleted before it can be installed again.

Caution: Prolonged exposure to sunlight in extreme conditions may impact the camera’s performance. The optimal installation location is in a shaded area such as under an eave.

Regulatory Statements

Operating Temperature: -40°F – 122°F (-40°C – 50°C)

Ingress Protection: IP66

FCC Statements
FCC Short Part 15 Statement

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

FCC Long Part 15 Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

  • Reorient or relocate the receiving antenna.
  • Increase the separation between the equipment and receiver.
  • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
  • Consult the dealer or an experienced radio/TV technician for help.
  • Changes or modifications not expressly approved by the party responsible for compliance could void the user‘s authority to operate the equipment.
RF Exposure

This equipment complies with FCC and ISED radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a minimum distance of 20cm between the equipment and your body. This device and its antenna(s) must not be co-located or operating in conjunction with any other antenna or transmitter. Please contact intsupport@alarm.com for more information on Canadian RF exposure compliance.

FCC ID

FCC ID: YL6-143V730

ISED Statements
Condition

This device contains license-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada's licence-exempt RSS(s). Operation is subject to the following two conditions:

  1. This device may not cause interference.
  2. This device must accept any interference, including interference that may cause undesired operation of the device.

Cet appareil contient des émetteurs/récepteurs sans licence qui sont conformes aux RSS sans licence d'Innovation, Sciences et Développement économique Canada. L’exploitation est soumise aux deux conditions suivantes :

  1. Cet appareil ne doit pas provoquer d'interférences.
  2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
RF Exposure

Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.

IC ID

IC: 9111A-143V730

EU Declaration of Conformity Statement

Hereby, Alarm.com Incorporated declares that the equipment type ADC-V730 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:

https://www.alarm.com/about/international/eu-red

Complies with IMDA Standards DB108037

Chile SUBTEL
Commercial information

Date of publication
Fecha

18/12/2025

Commercial Name
Nombre Comercial del Equipo
CAMARA WIFI DE 4MP PARA EXTERIORES
Manufacturer
Fabricante
Alarm.com Incorporated
Chile Representative
Representante en Chile
Asesorías Hernández y Grimberg Limitada
Certificación Telecom
Chile Rep Address
Domicilio
Moneda 920, Apt. 305, Santiago, Chile
RUT: 76.499.456-6
Chile Rep Email
Correo Electrónico de Contacto
contacto@certificacion-telecom.cl
www.certificacion-telecom.cl
Website
Sitio Web
www.alarm.com
Technical information
Equipment Type
Tipo de Equipo
Cámara de Seguridad
Brand
Marca
ALARM.COM
Model Name
Modelo
ADC-V730
Technology
Tecnología
WLAN 2.4 GHz (IEEE 802.11 b/g/n)
WLAN 5 GHz (IEEE 802.11 a/n)
BLE 2.4 GHz (IEEE 802.15.1)
Frequency
Bandas de Frecuencias
WLAN 2.4 GHz:
  • 2412 – 2462 MHz
WLAN 5 GHz:
  • 5150 - 5250 MHz
  • 5250 - 5350 MHz
  • 5470 - 5725 MHz
  • 5725 - 5850 MHz
BLE:
  • 2400 - 2483.5 MHz
Antenna Gain
Ganancia de Antena
WLAN 2.4 GHz:
  • 2412 – 2462 MHz: 4.2 dBi
WLAN 5 GHz:
  • 5180 - 5240 MHZ: 5.2 dBi
  • 5260 - 5320 MHz: 5.3 dBi
  • 5500 - 5720 MHz: 5.0 dBi
  • 5745 - 5825 MHz: 4.0 dBi
BLE:
  • 2402 - 2483.5 MHz: 4.2 dBi
EIRP
PIRE
WLAN 2.4 GHz: 18.79 dBm PIRE
WLAN 5 GHz: 21.37 dBm PIRE
BLE: 9.39 dBm PIRE
Modules
Módulos
Realtek RTL8733BU
Other
Declaration of Conformity Statement
Declaración de Conformidad
El equipo previamente individualizado cumple con las disposiciones establecidas en la Norma Técnica de Equipos de alcance reducido, aprobada por la resolución exenta N° 1.985, de 2017, de la Subsecretaría de Telecomunicaciones.
Test Reports
Informe de Ensayo
ADC-V730 - EU CE - EN 300 328 - BLE
ADC-V730 - EU CE - EN 300 328 - WLAN 2.4
ADC-V730 - EU CE - EN 301 893 - WLAN 5
Certificate Number
Número de Certificado
DO 118803/F-25
Certificate SUBTEL
Certificado SUBTEL
ADC-V730 Chile SUBTEL certificate
Japan MIC

5.2 GHz band is restricted to indoor use only (except when communicating with 5.2 GHz high power base stations or relay stations) due to the Radio Law.

5.3 GHz band is restricted to indoor use due to the Radio Law.

The cameras can only be installed by professionals and the country code of the location of install will be set during installation. When the country code is set to Japan, 5.2 GHz and 5.3 GHz will be restricted on the camera to ensure these frequencies cannot be used outdoors.

Lista de verificación previa a la instalación

Hay tres opciones para conectar la cámara ADC-V730 a la red Wi-Fi: modo Bluetooth, modo de punto de acceso (AP) y modo de configuración protegida de Wi-Fi (WPS). Utilice el modo WPS si tiene acceso fácil al enrutador del cliente y el enrutador tiene la función WPS habilitada.

Nota: Tenga en cuenta que algunos proveedores de servicios de Internet deshabilitan la función WPS en los enrutadores del cliente. El modo Bluetooth es el método más confiable para instalar este dispositivo

Incluido en la caja

V730 front view

Cámara ADC-V730

DC transformer

Adaptador de corriente de 12 V/1.5 A

Instructions

Guía de instalación

Mounting screws

Anclajes de pared y tornillos (x3)

Descripción general

  1. Sensor de luz ambiental
  2. Micrófono
  3. Foco
  4. LED de estado
  5. Botón WPS/Reset
  6. Ranura para tarjeta SD
  7. Tapa de ranura para tarjeta SD
  8. Altavoz
V730 labeled line diagram

Tapón de goma

Se ha incluido un tapón de goma con su ADC-V730 en la base del soporte. Este tapón de goma solo debe utilizarse si la instalación se realiza directamente sobre un agujero en la pared. El tapón de goma servirá como sello para prevenir que el agua entre al agujero en la pared detrás de la cámara.

V730_rubber plug-01.png

En todas las demás instalaciones, retire el tapón de goma. Retirar el tapón de goma le permitirá dirigir el cable de alimentación a través del agujero de salida del cable sin doblar o romper el cable.

V730 rubber plug 02

Instalación

Para obtener información sobre las pautas generales de instalación y mantenimiento de dispositivos de video, consulte Mejores prácticas de instalación de dispositivos de video.

Para obtener información sobre cómo configurar y usar voz bidireccional, consulte Manual de uso e instalación de voz bidireccional.

Para garantizar una suficiente señal de Wi-Fi, complete estos pasos con la cámara cerca de su ubicación final, pero antes del montaje.

  1. Conecte el adaptador de alimentación de CA de la cámara a una toma de corriente no conmutada. Si el cable estándar de la fuente de alimentación es demasiado corto para llegar a una toma de corriente, consulte ¿Cómo extender la fuente de alimentación de una cámara?
  2. El indicador LED de la cámara comenzará a mostrar una luz blanca intermitente. Si no se ilumina en blanco después de dos minutos, mantenga presionado el botón WPS/Reset y suéltelo cuando empiece a parpadear en blanco (aproximadamente tres segundos).
  3. En un dispositivo con Bluetooth activado, abra la aplicación de Alarm.com o la aplicación MobileTech para socios y seleccione la cuenta del cliente. Vaya a Agregar dispositivo de video. Si esta es la primera vez que usa Bluetooth en el dispositivo, se le pedirá que otorgue los permisos necesarios.
  4. Siga las instrucciones en pantalla para conectar, configurar y terminar de agregar la cámara.

Para garantizar una suficiente señal de Wi-Fi, complete estos pasos con la cámara cerca de su ubicación final, pero antes del montaje.

  1. Conecte el adaptador de alimentación de CA de la cámara a una toma de corriente no conmutada. Si el cable estándar de la fuente de alimentación es demasiado corto para llegar a una toma de corriente, consulte ¿Cómo extender la fuente de alimentación de una cámara?
  2. El indicador LED de la cámara comenzará a mostrar una luz blanca intermitente. Si el LED no se ilumina en blanco después de dos minutos, mantenga presionado el botón WPS/Reset y suéltelo cuando el LED empiece a parpadear en blanco (aproximadamente 3 segundos).
  3. En un dispositivo habilitado para Internet, conéctese a la red Wi-Fi ADC-V730 (XX:XX:XX) donde XX:XX:XX son los últimos seis dígitos de la dirección MAC de la ADC-V730, la cual se encuentra en la cámara o en el empaque.
  4. En el mismo dispositivo, abra un navegador web e ingrese http://v730install.com o 192.168.1.1 en el campo de la dirección URL. Siga las instrucciones en pantalla para agregar el modelo ADC-V730 a la red Wi-Fi. El LED iluminará en rojo brevemente antes de iluminar en verde de forma intermitente. El LED se iluminará en verde continuo cuando se complete la conexión.
  5. Agregue el dispositivo a la cuenta seleccionando la cuenta en la aplicación MobileTech para socios o usando un navegador web e ingresando la siguiente dirección web: www.alarm.com/addcamera (necesitará el nombre de usuario y la contraseña del cliente).
  6. Seleccione la cámara de la lista de dispositivos de video o ingrese su dirección MAC para comenzar a agregar la cámara. La dirección MAC de la cámara se encuentra en la cámara o en el empaque.
  7. Siga las instrucciones en pantalla para terminar de agregar la cámara.

Ahora puede apagar la cámara e instalarla en su ubicación final usando el hardware incluido. Puede ajustar la configuración de la cámara desde el sitio web del cliente de Alarm.com.

Para garantizar suficiente señal de Wi-Fi, complete estos pasos con la cámara cerca de su ubicación final, pero antes del montaje.

  1. Conecte el adaptador de alimentación de CA de la cámara a una toma de corriente no conmutada.
  2. Luego de que el proceso de inicio se haya completado (el LED de la cámara mostrará una luz blanca intermitente), mantenga presionado el botón WPS/Reset y suéltelo cuando el LED comience a iluminar en azul de forma intermitente (aproximadamente seis segundos).
  3. Active el modo WPS en el enrutador. La cámara comenzará a conectarse a la red Wi-Fi. El LED se iluminará en verde continuo cuando se complete la conexión.
  4. Agregue el dispositivo a la cuenta seleccionando la cuenta en la aplicación MobileTech para socios o usando un navegador web e ingresando la siguiente dirección web: www.alarm.com/addcamera (necesitará el nombre de usuario y la contraseña del cliente).
  5. Seleccione la cámara de la lista de dispositivos de video o ingrese su dirección MAC para comenzar a agregar la cámara. La dirección MAC de la cámara se encuentra en la cámara o en el empaque.
  6. Siga las instrucciones en pantalla para terminar de agregar la cámara.

Ahora puede apagar la cámara e instalarla en su ubicación final usando el hardware incluido. Puede ajustar la configuración de la cámara desde el sitio web del cliente de Alarm.com.

Descripción general del montaje de la cámara

V730_drill template_numbered11.png



V730 interior mounting

  1. La cámara debe montarse a 2.4 m (8 pies) o más sobre el suelo en una superficie plana (como una pared o techo). Instale el tapón de goma.
  2. Verifique que no haya obstrucciones cerca de la cámara. Las obstrucciones pueden provocar un rendimiento deficiente de la visión nocturna.
  3. Utilice la plantilla con los orificios a taladrar incluida para marcar la ubicación deseada de los orificios para el cable de alimentación y los tornillos de montaje. Taladre un orificio de 1/2” en el centro de la plantilla para el cable de alimentación. Si va a montar en un panel de yeso, taladre tres orificios de 9/32” e inserte los anclajes de pared M5. Si va a montar sobre una superficie sólida (por ejemplo, madera), taladre tres orificios guía de 1/8”.
  4. Conecte el conector de 12 VCD a un adaptador de 12 VCD que no esté conectado a la corriente. Inserte el cable de alimentación en el orificio central.
  5. Alinee la cámara con los tres orificios creados en el paso 3. Use los tornillos autorroscantes ST4.8 x 32 mm incluidos para fijar la cámara a la superficie de montaje (también se pueden usar tornillos para paneles de yeso N.º 10 o tornillos Tapcon de 3/16").



V730 wall mounting 2b

  1. La cámara debe montarse a 2.4 m (8 pies) o más sobre el suelo en una superficie plana (como una pared o techo). Retire el tapón de goma.
  2. Verifique que no haya obstrucciones cerca de la cámara. Las obstrucciones pueden provocar un rendimiento deficiente de la visión nocturna.
  3. Utilice la plantilla con los orificios a taladrar incluida para marcar la ubicación deseada de los orificios para los tornillos de montaje. Si va a montar en un panel de yeso, taladre tres orificios de 9/32” e inserte los anclajes de pared M5. Si va a montar sobre una superficie sólida (por ejemplo, madera), taladre tres orificios guía de 1/8”.
  4. Conecte el conector de 12 VCD a un adaptador de 12 VCD que no esté conectado a la corriente.
  5. Alinee la cámara con los tres orificios creados en el paso 3. Use los tornillos autorroscantes ST4.8 x 32 mm incluidos para fijar la cámara a la superficie de montaje (también se pueden usar tornillos para paneles de yeso N.º 10 o tornillos Tapcon de 3/16"). Pase el cable por el orificio en la placa de montaje.

Guía de referencia de indicadores LED

Patrón de LED Descripción

Apagado

Off.svg

Dispositivo apagado

Verde continuo

LED solid green.svg

Dispositivo conectado a Alarm.com

Verde intermitente

LED blinking green.svg

Conexión de red local

Rojo intermitente

LED blinking red.svg

Dispositivo encendido, cámara reiniciándose

Rojo continuo

LED solid red.svg

No hay conexión de red local o a Internet

Blanco intermitente

LED blinking white.svg

Modos Bluetooth y punto de acceso Wi-Fi (mantenga presionado el botón durante 3 a 6 segundos)

Azul intermitente

LED blinking blue.svg

Modo WPS (mantenga presionado el botón durante 6 a 9 segundos)

Amarillo intermitente

LED blinking amber.svg

Apagar y encender (mantenga presionado el botón durante 9 a 12 segundos)

Rojo y verde intermitente

LED alternating red green.svg

Restaurar la configuración de fábrica (mantenga presionado el botón durante 12 a 15 segundos)

Verde y azul intermitentes

LED alternating blue green.svg

Se está actualizando el firmware

Resolución de problemas

  1. Si tiene problemas para conectar la cámara a la cuenta, apague y encienda la cámara e intente de nuevo.
  2. Si los problemas persisten, restablezca la cámara a los valores predeterminados de fábrica. Mantenga presionado el botón WPS/Reset hasta que el LED se ilumine en verde y rojo de forma intermitente (aproximadamente 12 segundos), luego suelte el botón. La cámara se reiniciará con los valores predeterminados de fábrica.

Si la cámara se instaló previamente en otra cuenta de Alarm.com, será necesario eliminarla antes de poder volver a instalarla.

Precaución: La exposición prolongada a la luz solar en condiciones extremas puede afectar al rendimiento de la cámara. La localización de instalación óptima es en un área a la sombra, tal como debajo de un alero.

Declaraciones regulatorias

Temperatura de operación: Desde -40 °C hasta 50 °C (desde -40 °F hasta 122 °F)

Protección contra ingreso: IP66

IFT

IFT logo

  1. IFT #: JOALAD25-33109
  2. La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
Declaraciones de la FCC
Versión abreviada de la declaración del apartado 15 de la FCC

Este dispositivo cumple con la parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Versión larga de la declaración del apartado 15 de la FCC

Este equipo ha sido probado y se ha comprobado que cumple con los límites de un dispositivo digital de clase B, de acuerdo con la parte 15 de las reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones de radio. Sin embargo, no hay garantía de que no habrá interferencia en una instalación en particular.

Si este equipo causa interferencia dañina a la recepción de radio o televisión, que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario tratar de corregir la interferencia mediante una o más de las siguientes medidas:

  • Reoriente o reubique la antena receptora.
  • Aumente la separación entre el equipo y el receptor.
  • Conecte el equipo a un tomacorriente en un circuito distinto al que está conectado el receptor.
  • Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
  • Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.
Exposición a radiofrecuencias

Este equipo cumple con los límites de exposición a la radiación de la FCC e ISED establecidos para un entorno no controlado. Este equipo debe ser instalado y operado a una distancia mínima de 20 cm entre el equipo y su cuerpo. Este dispositivo y sus antenas no deben ubicarse ni operar junto con ninguna otra antena o transmisor. Escriba a intsupport@alarm.com para obtener más información acerca del cumplimiento de la normativa canadiense sobre la exposición a radiofrecuencias.

ID de la FCC

ID de la FCC: YL6-143V730

Declaraciones de ISED
Condición

Este dispositivo contiene transmisores/receptores exentos de licencia que cumplen con las especificaciones RSS exentas de licencia de Innovation, Science and Economic Development Canada (ISEDC). Su funcionamiento está sujeto a las siguientes dos condiciones:

  1. Este dispositivo no debe causar interferencia.
  2. Este dispositivo debe aceptar cualquier interferencia, incluyendo la interferencia que pueda causar un funcionamiento no deseado del dispositivo.

Cet appareil contient des émetteurs/récepteurs sans licence qui sont conformes aux RSS sans licence d'Innovation, Sciences et Développement économique Canada. L’exploitation est soumise aux deux conditions suivantes :

  1. Cet appareil ne doit pas provoquer d'interférences.
  2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
Exposición a radiofrecuencias

Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.

ID de IC (Industry Canada)

IC: 9111A-143V730

Declaración de conformidad de la UE

Por el presente, Alarm.com Incorporated declara que el tipo de equipo ADC-V730 cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet:

https://www.alarm.com/about/international/eu-red

Complies with IMDA Standards DB108037

Chile SUBTEL
Commercial information

Date of publication
Fecha

18/12/2025

Commercial Name
Nombre Comercial del Equipo
CAMARA WIFI DE 4MP PARA EXTERIORES
Manufacturer
Fabricante
Alarm.com Incorporated
Chile Representative
Representante en Chile
Asesorías Hernández y Grimberg Limitada
Certificación Telecom
Chile Rep Address
Domicilio
Moneda 920, Apt. 305, Santiago, Chile
RUT: 76.499.456-6
Chile Rep Email
Correo Electrónico de Contacto
contacto@certificacion-telecom.cl
www.certificacion-telecom.cl
Website
Sitio Web
www.alarm.com
Technical information
Equipment Type
Tipo de Equipo
Cámara de Seguridad
Brand
Marca
ALARM.COM
Model Name
Modelo
ADC-V730
Technology
Tecnología
WLAN 2.4 GHz (IEEE 802.11 b/g/n)
WLAN 5 GHz (IEEE 802.11 a/n)
BLE 2.4 GHz (IEEE 802.15.1)
Frequency
Bandas de Frecuencias
WLAN 2.4 GHz:
  • 2412 – 2462 MHz
WLAN 5 GHz:
  • 5150 - 5250 MHz
  • 5250 - 5350 MHz
  • 5470 - 5725 MHz
  • 5725 - 5850 MHz
BLE:
  • 2400 - 2483.5 MHz
Antenna Gain
Ganancia de Antena
WLAN 2.4 GHz:
  • 2412 – 2462 MHz: 4.2 dBi
WLAN 5 GHz:
  • 5180 - 5240 MHZ: 5.2 dBi
  • 5260 - 5320 MHz: 5.3 dBi
  • 5500 - 5720 MHz: 5.0 dBi
  • 5745 - 5825 MHz: 4.0 dBi
BLE:
  • 2402 - 2483.5 MHz: 4.2 dBi
EIRP
PIRE
WLAN 2.4 GHz: 18.79 dBm PIRE
WLAN 5 GHz: 21.37 dBm PIRE
BLE: 9.39 dBm PIRE
Modules
Módulos
Realtek RTL8733BU
Other
Declaration of Conformity Statement
Declaración de Conformidad
El equipo previamente individualizado cumple con las disposiciones establecidas en la Norma Técnica de Equipos de alcance reducido, aprobada por la resolución exenta N° 1.985, de 2017, de la Subsecretaría de Telecomunicaciones.
Test Reports
Informe de Ensayo
ADC-V730 - EU CE - EN 300 328 - BLE
ADC-V730 - EU CE - EN 300 328 - WLAN 2.4
ADC-V730 - EU CE - EN 301 893 - WLAN 5
Certificate Number
Número de Certificado
DO 118803/F-25
Certificate SUBTEL
Certificado SUBTEL
ADC-V730 Chile SUBTEL certificate

Liste de contrôle avant l’installation

  • Une caméra ADC-V730 (comprise)
  • Un adaptateur de courant alternatif (compris)
  • Une connexion Wi-Fi (2,4 ou 5 GHz) à l’Internet sur un réseau à large bande (par câble, DSL ou fibre optique). Consultez l’article Quelles sont les exigences en matière de service Internet et de bande passante pour les appareils vidéo Alarm.com? pour obtenir plus d’information sur les exigences en matière de bande passante.
  • Un ordinateur, une tablette ou un téléphone intelligent doté de la fonctionnalité Bluetooth ou Wi-Fi est requis si la fonctionnalité de configuration par Wi-Fi protégé (WPS) est absente des fonctionnalités du routeur.

Trois différentes options existent pour établir la connexion de l’appareil ADC-V730 avec le réseau Wi-Fi : le mode Bluetooth, le mode par point d’accès (AP) ou le mode WPS. Utilisez le mode WPS si vous avez facilement accès au routeur du client et si la fonctionnalité WPS est activée sur le routeur.

Remarque: Certains fournisseurs de services Internet désactivent la fonctionnalité WPS sur les routeurs de leurs clients. Le mode Bluetooth est la façon la plus fiable d’installer cet appareil.

Dans la boîte

V730 front view

La caméra ADC-V730

DC transformer

Adaptateur de courant de 12 V/1,5 A

Instructions

Guide d’installation

Mounting screws

Encrage mural et vis (3)

Vue d’ensemble

  1. Capteur de lumière ambiante
  2. Microphone
  3. Projecteur
  4. Voyant d’état
  5. Bouton de réinitialisation/WPS
  6. Fente pour carte mémoire SD
  7. Porte de compartiment de carte mémoire SD
  8. Haut-parleur
V730 labeled line diagram

Le bouchon en caoutchouc

Un bouchon en caoutchouc est inclus avec votre appareil ADC-V724, à la base du support. Ce bouchon en caoutchouc ne devrait servir qu’en cas d’installation de l’appareil directement dans un trou du mur. Ce bouton fournira l’étanchéité nécessaire pour empêcher l’eau d’entrer dans le trou du mur situé derrière l’appareil.

V730_rubber plug-01.png

Le bouton en caoutchouc est inutile dans tout autre type d’installations. Le retrait du bouchon de caoutchouc vous permettra de faire passer le câble d’alimentation sans avoir à plier ou à casser le câble.

V730 rubber plug 02

Installation

Consultez l’article sur Les meilleures pratiques d’installation des appareils vidéo pour obtenir de l’information générale sur l’installation d’équipement vidéo et sur les guides d’entretien.

Consultez le Guide d’utilisateurs et d’installation de système audio bidirectionnel pour obtenir plus d’information à propos de la configuration et de l’utilisation de l’audio bidirectionnel.

Suivez les étapes suivantes pour garantir un signal Wi-Fi suffisant. La caméra doit se trouver près de l’endroit d’installation, sans l’installer.

  1. Branchez l’adaptateur de courant alternatif à la caméra, puis branchez-le à une prise de courant sans commutation. Si le cordon de l'adaptateur de courant standard est trop court pour être inséré dans une prise, reportez-vous à l’article « Comment prolonger l'alimentation d'une caméra ? ».
  2. Le voyant indicateur blanc de la caméra commencera à clignoter. Si le voyant indicateur ne devient pas blanc après 2 minutes, appuyez sur le bouton de réinitialisation/WPS durant environ 3 secondes, jusqu’à ce que le voyant indicateur devienne blanc.
  3. Ouvrez l’application d’Alarm.com ou l’application MobileTech sur un appareil mobile doté de la fonctionnalité Bluetooth activée, puis sélectionnez le compte du client. Rendez-vous dans le flux pour Ajouter un appareil vidéo. Une invite s’affichera pour accepter les autorisations requises si c’est la première fois que vous utilisez le flux de l’installation par Bluetooth sur l’appareil.
  4. Pour établir une connexion, configurer et finaliser l’ajout de la caméra, veuillez suivre les instructions à l’écran.

Suivez les étapes suivantes pour garantir un signal Wi-Fi suffisant. La caméra doit se trouver près de l’endroit d’installation, sans l’installer.

  1. Branchez l’adaptateur de courant alternatif à la caméra, puis branchez-le à une prise de courant sans commutation. Si le cordon de l'adaptateur de courant standard est trop court pour être inséré dans une prise, reportez-vous à l’article Comment prolonger l'alimentation d'une caméra.
  2. Le voyant indicateur blanc de la caméra commencera à clignoter. Si le voyant indicateur ne devient pas blanc après 2 minutes, appuyez sur le bouton de réinitialisation/WPS durant environ 3 secondes, jusqu’à ce que le voyant indicateur devienne blanc.
  3. Connectez-vous au réseau Wi-Fi ADC-V730 (XX:XX:XX) avec un appareil qui a accès à l’Internet. Les caractères XX:XX:XX représentent les six derniers caractères de l’adresse MAC de votre caméra ADC-V730. L’information se trouve sur la caméra ou sur l’emballage de l’appareil.
  4. Utilisez un navigateur Web sur le même appareil pour saisir l'adresse URL http://v730install.com ou 192.168.1.1 dans le champ de recherche. Suivez les instructions à l’écran pour ajouter l’appareil ADC-V730 au réseau Wi-Fi. Le voyant indicateur deviendra brièvement rouge avant de clignoter en vert. Le voyant indicateur vert s’allumera lorsque la connexion sera établie.
  5. Ajoutez l’appareil au compte du client en sélectionnant le compte dans l’application MobileTech. Vous pouvez aussi utiliser un navigateur Web pour vous rendre sur le site www.alarm.com/addcamera (vous aurez alors besoin du nom d’utilisateur et du mot de passe du client.)
  6. Sélectionnez la caméra dans la liste d’appareils vidéo ou saisissez son adresse MAC pour commencer le processus d’ajout de la caméra. L’adresse MAC est inscrite à l’arrière de la caméra ou sur l’emballage.
  7. Suivez les instructions à l’écran pour terminer le processus d’ajout de la caméra.

Vous pouvez maintenant éteindre la caméra pour l’installer à son emplacement définitif à l’aide de la quincaillerie fournie. Les paramètres de la caméra peuvent être configurés au moyen du site Web des clients d’Alarm.com.

Suivez les étapes suivantes pour garantir un signal Wi-Fi suffisant. La caméra doit se trouver près de l’endroit d’installation, sans l’installer.

  1. Branchez l’adaptateur de courant alternatif à la caméra, puis branchez-le à une prise de courant sans commutation.
  2. Appuyez sur le bouton de réinitialisation/WPS durant environ 6 secondes une fois l’étape de démarrage terminée (le voyant indicateur de la caméra clignotera en blanc), jusqu’à ce que le voyant commence à clignoter en bleu.
  3. Activez le mode WPS sur le routeur. La caméra commencera à établir la connexion au réseau Wi-Fi. Le voyant indicateur vert s’allumera lorsque la connexion sera établie.
  4. Ajoutez l’appareil au compte du client en sélectionnant le compte dans l’application MobileTech. Vous pouvez aussi utiliser un navigateur Web pour vous rendre sur le site www.alarm.com/addcamera (vous aurez alors besoin du nom d’utilisateur et du mot de passe du client.)
  5. Sélectionnez la caméra dans la liste d’appareils vidéo ou saisissez son adresse MAC pour commencer le processus d’ajout de la caméra. L’adresse MAC est inscrite à l’arrière de la caméra ou sur l’emballage.
  6. Suivez les instructions à l’écran pour terminer le processus d’ajout de la caméra.

Vous pouvez maintenant éteindre la caméra pour l’installer à son emplacement définitif à l’aide de la quincaillerie fournie. Les paramètres de la caméra peuvent être configurés au moyen du site Web des clients d’Alarm.com.

Vue d’ensemble du montage de la caméra

V730_drill template_numbered11.png

V730 interior mounting

  1. La caméra devrait être installée à au moins 2,44 m (8 pi) du sol, sur une surface plane (c’est-à-dire, un mur ou un plafond). Utilisez le bouchon en caoutchouc.
  2. Assurez-vous qu’aucun obstacle ne se trouve près de la caméra. Tout obstacle pourrait entraîner un mauvais rendement de la vision nocturne.
  3. Utilisez le gabarit de perçage fourni pour marquer l’emplacement des trous pour le câble d’alimentation électrique et des vis de montage. Percez un trou de 2,54 cm (1/2 pouce) au centre du gabarit pour le câble d’alimentation électrique. Si le montage est fait sur une cloison sèche, percez trois trous de 7 mm (0,28 pouce) et insérez les ancrages muraux M5 fournis. Si le montage est fait sur une surface solide, comme du bois, percez trois trous pilotes de 3 mm (1/8 po).
  4. Branchez le connecteur de 12 V CC à un adaptateur de 12 V CC. Insérez le câble d’alimentation en courant dans le trou central.
  5. Alignez la caméra avec les trois trous créés à l’étape 3. Utilisez les vis autotaraudeuses ST4,8 x 32 mm fournies pour fixer la caméra à la surface de montage. (Des vis à cloison sèche no 10 ou des vis Tapcon de 76,2 mm ou 3/16 pouces sont aussi acceptables.)



V730 wall mounting 2b

  1. La caméra devrait être installée à au moins 2,44 m (8 pi) du sol, sur une surface plane (c’est-à-dire, un mur ou un plafond). Retirez le bouchon en caoutchouc.
  2. Assurez-vous qu’aucun obstacle ne se trouve près de la caméra. Tout obstacle pourrait entraîner un mauvais rendement de la vision nocturne.
  3. Utilisez le gabarit de perçage fourni pour marquer l’emplacement des trous pour les vis de montage. Si le montage est fait sur une cloison sèche, percez trois trous de 7 mm (0,28 pouce) et insérez les ancrages muraux M5 fournis. Si le montage est fait sur une surface solide, comme du bois, percez trois trous pilotes de 3 mm (1/8 po).
  4. Branchez le connecteur de 12 V CC à un adaptateur de 12 V CC.
  5. Alignez la caméra avec les trois trous créés à l’étape 3. Utilisez les vis autotaraudeuses ST4,8 x 32 mm fournies pour fixer la caméra à la surface de montage. (Des vis à cloison sèche no 10 ou des vis Tapcon de 76,2 mm ou 3/16 pouces sont aussi acceptables.) Faites passer le câble par la fente de la plaque de montage.

Guide de référence du voyant indicateur

État du voyant Description

Éteint

Off.svg

Appareil éteint

Vert fixe

LED solid green.svg

Connecté à Alarm.com

Vert clignotant LED blinking green.svg

Connecté au réseau local

Rouge clignotant

LED blinking red.svg

En marche, redémarrage en cours

Rouge fixe

LED solid red.svg

Aucune connexion locale ou à Internet

Blanc clignotant

LED blinking white.svg

Modes Bluetooth et point d’accès Wi-Fi (appuyez sur le bouton pendant 3 à 6 s)

Bleu clignotant

LED blinking blue.svg

Mode WPS (appuyez sur le bouton pendant 6 à 9 s)

Jaune clignotant

LED blinking amber.svg

Redémarrage en cours (appuyez sur le bouton pendant 9 à 12 s)

Rouge et vert clignotant

LED alternating red green.svg

Réinitialisation aux paramètres d’usine (appuyez sur le bouton pendant 12 à 15 s)

Vert et bleu clignotant

LED alternating blue green.svg

Mise à jour de micrologiciel en cours

Dépannage

  1. Si vous avez de la difficulté à établir la connexion entre la caméra et votre compte, éteignez et rallumez l’appareil, puis réessayez.
  2. Réinitialisez la caméra aux paramètres d’usine si le problème persiste. Appuyez sur le bouton de réinitialisation/WPS durant environ 12 secondes, jusqu’à ce que le voyant indicateur clignote en vert et rouge. La caméra redémarrera avec les paramètres d’usine.

La caméra devra être supprimée du compte avant d’être réinstallée si elle a précédemment été installée sur un autre compte d’Alarm.com.

Avertissement : Une exposition prolongée aux rayons solaires dans des conditions extrêmes pourrait affecter le rendement de la caméra. Le meilleur endroit pour installer cet appareil se situe dans un endroit ombragé, sous un avant-toit par exemple.

Les déclarations règlementaires

Température de fonctionnement : entre -40 °C et 50 °C (entre -40 °F et 122 °F)

Indice de protection : IP66

Les déclarations de la FCC (Federal Communications Commission aux É.-U.)
La déclaration abrégée de la FCC, partie 15

Cet appareil est conforme à la section 15 des règlements de la FCC. Le fonctionnement de l’appareil est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui pourraient causer un fonctionnement indésirable.

La déclaration longue de la FCC, partie 15

Cet appareil a été testé et il a été déclaré conformes aux limites d'un dispositif numérique de classe B, conformément à la section 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles d’une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Rien ne permet cependant de garantir que ces interférences se produiront à un moment quelconque.

Si cet appareil provoque des interférences nuisibles à la réception des appareils radio ou des téléviseurs, ce qui peut être déterminé en éteignant et en rallumant l'appareil, nous suggérons d’essayer de corriger les interférences au moyen de l’une des mesures suivantes :

  • Réorientez ou déplacez l’antenne de réception.
  • Augmentez la distance entre l’appareil et le récepteur.
  • Branchez l’appareil sur une prise de courant différente de celle utilisée pour le récepteur.
  • Faites appel à un fournisseur de services ou un technicien spécialisé dans les appareils radio et téléviseur pour obtenir de l’aide.
  • Toute modification non expressément approuvée par la partie responsable de la conformité pourrait annuler l’autorisation donnée à l’utilisateur de faire fonctionner l’appareil.
L’exposition aux radiofréquences

Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISDE pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Écrivez à l’adresse intsupport@alarm.com pour obtenir plus d’informations sur la conformité canadienne en matière d’exposition aux radiofréquences.

L’identifiant de la FCC

ID de la FCC : YL6-143V730

Les déclarations de l’ISDE (Innovation, Sciences et Développement économique Canada)
Les conditions

Cet appareil comprend des transmetteurs ou des récepteurs exempts de licence qui sont conforme aux formats RSS exempts de licence du ministère de l’Industrie, ou Innovation, Sciences et Développement économique Canada. Le fonctionnement de l’équipement est soumis à deux conditions :

  1. Cet appareil ne doit pas provoquer d'interférence.
  2. Cet appareil doit accepter toute interférence, y compris celles qui pourraient provoquer un fonctionnement indésirable de l'appareil.

Cet appareil contient des émetteurs ou récepteurs exempts de licence qui sont conformes aux RSS exempts de licence de l’organisme Innovation, Sciences et Développement économique Canada. L’exploitation est soumise aux deux conditions suivantes :

  1. Cet appareil ne doit pas provoquer d'interférences.
  2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
L’exposition aux radiofréquences

Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISDE pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Écrivez à l’adresse intsupport@alarm.com pour obtenir plus d’informations sur la conformité canadienne en matière d’exposition aux radiofréquences.

L’identifiant de l’IC (Industrie Canada)

IC : 9111A-143V730

La Déclaration de conformité de l’UE (Union européenne)

Par la présente, Alarm.com Incorporated déclare que l’équipement de type ADC-V730 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l’UE est disponible à l'adresse Internet suivante :

https://www.alarm.com/about/international/eu-red

Complies with IMDA Standards DB108037

Chile SUBTEL
Commercial information

Date of publication
Fecha

18/12/2025

Commercial Name
Nombre Comercial del Equipo
CAMARA WIFI DE 4MP PARA EXTERIORES
Manufacturer
Fabricante
Alarm.com Incorporated
Chile Representative
Representante en Chile
Asesorías Hernández y Grimberg Limitada
Certificación Telecom
Chile Rep Address
Domicilio
Moneda 920, Apt. 305, Santiago, Chile
RUT: 76.499.456-6
Chile Rep Email
Correo Electrónico de Contacto
contacto@certificacion-telecom.cl
www.certificacion-telecom.cl
Website
Sitio Web
www.alarm.com
Technical information
Equipment Type
Tipo de Equipo
Cámara de Seguridad
Brand
Marca
ALARM.COM
Model Name
Modelo
ADC-V730
Technology
Tecnología
WLAN 2.4 GHz (IEEE 802.11 b/g/n)
WLAN 5 GHz (IEEE 802.11 a/n)
BLE 2.4 GHz (IEEE 802.15.1)
Frequency
Bandas de Frecuencias
WLAN 2.4 GHz:
  • 2412 – 2462 MHz
WLAN 5 GHz:
  • 5150 - 5250 MHz
  • 5250 - 5350 MHz
  • 5470 - 5725 MHz
  • 5725 - 5850 MHz
BLE:
  • 2400 - 2483.5 MHz
Antenna Gain
Ganancia de Antena
WLAN 2.4 GHz:
  • 2412 – 2462 MHz: 4.2 dBi
WLAN 5 GHz:
  • 5180 - 5240 MHZ: 5.2 dBi
  • 5260 - 5320 MHz: 5.3 dBi
  • 5500 - 5720 MHz: 5.0 dBi
  • 5745 - 5825 MHz: 4.0 dBi
BLE:
  • 2402 - 2483.5 MHz: 4.2 dBi
EIRP
PIRE
WLAN 2.4 GHz: 18.79 dBm PIRE
WLAN 5 GHz: 21.37 dBm PIRE
BLE: 9.39 dBm PIRE
Modules
Módulos
Realtek RTL8733BU
Other
Declaration of Conformity Statement
Declaración de Conformidad
El equipo previamente individualizado cumple con las disposiciones establecidas en la Norma Técnica de Equipos de alcance reducido, aprobada por la resolución exenta N° 1.985, de 2017, de la Subsecretaría de Telecomunicaciones.
Test Reports
Informe de Ensayo
ADC-V730 - EU CE - EN 300 328 - BLE
ADC-V730 - EU CE - EN 300 328 - WLAN 2.4
ADC-V730 - EU CE - EN 301 893 - WLAN 5
Certificate Number
Número de Certificado
DO 118803/F-25
Certificate SUBTEL
Certificado SUBTEL
ADC-V730 Chile SUBTEL certificate

Lista de verificação pré-instalação

Há três opções de modo para conectar a câmera ADC-V730 à rede Wi-Fi: Bluetooth, ponto de acesso (AP) e Wi-Fi Protected Setup (WPS). Use o modo WPS se tiver acesso fácil ao roteador do cliente e se o padrão de segurança WPS estiver habilitado no roteador.

Observação: alguns provedores de serviços de internet desabilitam o recurso WPS nos roteadores dos clientes. O modo Bluetooth é o método mais confiável para a instalação.

Conteúdo da caixa

V730 front view

Câmera ADC-V730

DC transformer

Adaptador de alimentação de 12 V/1,5 A

Instructions

Guia de instalação

Mounting screws

Buchas e parafusos (×3)

Visão geral

  1. Sensor de luz ambiente
  2. Microfone
  3. Holofote
  4. LED de status
  5. Botão WPS/Reset
  6. Slot para cartão SD
  7. Porta para cartão SD
  8. Alto-falante
V730 labeled line diagram

Passa-fios de borracha

Há um passa-fios de borracha na base do suporte de montagem da câmera ADC-V730. Utilize-o se você estiver instalando a câmera diretamente sobre um orifício na parede. O passa-fios garantirá a vedação para evitar a entrada de água no orifício na parede atrás da câmera.

V730_rubber plug-01.png

Em todas as outras instalações, remova o passa-fios de borracha. Dessa forma, você poderá introduzir o cabo de alimentação no orifício da parede sem dobrar nem quebrar o cabo.

V730 rubber plug 02

Instalação

Para obter orientações gerais de instalação e manutenção de dispositivos de vídeo, consulte Práticas recomendadas para a instalação de dispositivos de vídeo.

Para obter informações sobre como configurar e utilizar o áudio bidirecional, consulte Manual do usuário e de instalação de áudio bidirecional.

Para garantir a força do sinal Wi-Fi, coloque a câmera próxima ao local de instalação, sem fixá-la, e siga estas etapas:

  1. Conecte o adaptador de alimentação CA à câmera e a uma tomada exclusiva. Se a fonte de alimentação padrão for curta demais para alcançar uma tomada, consulte Como estender a fonte de alimentação de uma câmera?.
  2. O LED da câmera começará a piscar na cor branca. Se o LED não ficar branco após dois minutos, mantenha o botão WPS/Reset pressionado até que o LED comece a piscar em branco, o que leva cerca de três segundos.
  3. Em um dispositivo móvel com Bluetooth, abra o aplicativo da Alarm.com ou o aplicativo MobileTech para parceiros e selecione a conta do cliente. Navegue até a opção Adicionar dispositivo de vídeo. Se esta for a primeira vez que utiliza a conexão por Bluetooth no dispositivo, um aviso solicitará que você forneça as permissões necessárias.
  4. Siga as instruções exibidas na tela para conectar, configurar e finalizar a adição da câmera.

Para garantir a força do sinal Wi-Fi, coloque a câmera próxima ao local de instalação, sem fixá-la, e siga estas etapas:

  1. Conecte o adaptador de alimentação CA à câmera e a uma tomada exclusiva. Se a fonte de alimentação padrão for curta demais para alcançar uma tomada, consulte Como estender a fonte de alimentação de uma câmera?.
  2. O LED da câmera começará a piscar na cor branca. Se o LED não ficar branco após dois minutos, mantenha o botão WPS/Reset pressionado até que o LED comece a piscar em branco, o que leva cerca de três segundos.
  3. Em um dispositivo com conexão à internet, conecte-se à rede Wi-Fi ADC-V730 (XX:XX:XX), em que XX:XX:XX corresponde aos seis últimos caracteres do endereço MAC da câmera ADC-V730. Essa informação encontra-se na câmera ou na embalagem.
  4. No mesmo dispositivo, use o navegador para acessar http://v730install.com ou 192.168.1.1. Sigas as instruções exibidas na tela para adicionar a câmera ADC-V730 à rede Wi-Fi. O LED ficará vermelho por alguns instantes antes de piscar em verde. O LED permanecerá aceso em verde quando a conexão for estabelecida.
  5. Selecione a conta no aplicativo MobileTech para parceiros ou use o navegador para acessar www.alarm.com/addcamera e adicionar o dispositivo à conta. Você precisará informar o nome de usuário e a senha do cliente.
  6. Selecione a câmera na lista de dispositivos de vídeo ou informe o endereço MAC da câmera para dar início ao processo de adição. O endereço MAC encontra-se na câmera ou na embalagem.
  7. Siga as instruções exibidas na tela para finalizar o processo de adição da câmera.

Na sequência, você poderá desligar a câmera e instalá-la usando as ferramentas fornecidas. É possível definir as configurações da câmera pelo site do cliente da Alarm.com.

Para garantir a força do sinal Wi-Fi, coloque a câmera próxima ao local de instalação, sem fixá-la, e siga estas etapas.

  1. Conecte o adaptador de alimentação CA à câmera e a uma tomada exclusiva.
  2. Após o processo de inicialização (o LED da câmera estará piscando na cor branca), mantenha o botão WPS/Reset pressionado até que o LED comece a piscar na cor azul, o que leva cerca de seis segundos.
  3. Ative o modo WPS no roteador. A câmera dará início à conexão à rede Wi-Fi. O LED permanecerá aceso em verde quando a conexão for estabelecida.
  4. Selecione a conta no aplicativo MobileTech para parceiros ou use o navegador para acessar www.alarm.com/addcamera e adicionar o dispositivo à conta. Você precisará informar o nome de usuário e a senha do cliente.
  5. Selecione a câmera na lista de dispositivos de vídeo ou informe o endereço MAC da câmera para dar início ao processo de adição. O endereço MAC encontra-se na câmera ou na embalagem.
  6. Siga as instruções exibidas na tela para finalizar o processo de adição da câmera.

Na sequência, você poderá desligar a câmera e instalá-la usando as ferramentas fornecidas. É possível definir as configurações da câmera pelo site do cliente da Alarm.com.

Visão geral da montagem da câmera

V730_drill template_numbered11.png



V730 interior mounting

  1. A câmera deve ser montada a 2,5 metros (8 pés) ou mais acima do nível do solo, em uma superfície plana (como uma parede ou teto). Instale o passa-fios de borracha.
  2. Certifique-se de que a câmera não esteja obstruída, pois isso pode prejudicar o desempenho da visão noturna.
  3. Use o guia de perfuração incluído na embalagem do produto para marcar os orifícios para o cabo de alimentação e os parafusos de fixação. Faça um furo de 12,7 mm (0,5 pol.) no centro do modelo para o cabo de alimentação. Para montagem em drywall, faça três orifícios de 7 mm (0,3 pol.) e insira as buchas M5 incluídas. Para montagem em uma superfície sólida (por exemplo, madeira), faça três furos piloto de 3 mm (0,13 pol.).
  4. Encaixe o conector de 12 VCC em um adaptador de 12 VCC desconectado. Passe o cabo de alimentação pelo orifício central.
  5. Alinhe a câmera com os três orifícios perfurados na etapa 3. Use os parafusos autoatarraxantes ST4.8 x 32 mm incluídos para fixar a câmera à superfície de montagem (parafusos para drywall #10 ou parafusos Tapcon de 0,19 pol. também podem ser utilizados).

V730 wall mounting 2b

  1. A câmera deve ser montada a 2,5 metros (8 pés) ou mais acima do nível do solo, em uma superfície plana (como uma parede ou teto). Remova o passa-fios de borracha.
  2. Certifique-se de que a câmera não esteja obstruída, pois isso pode prejudicar o desempenho da visão noturna.
  3. Use o guia de perfuração incluído na embalagem do produto para marcar os orifícios para os parafusos de fixação. Para montagem em drywall, faça três orifícios de 7 mm (0,3 pol.) e insira as buchas M5 incluídas. Para montagem em uma superfície sólida (por exemplo, madeira), faça três furos piloto de 3 mm (0,13 pol.).
  4. Encaixe o conector de 12 VCC em um adaptador de 12 VCC desconectado.
  5. Alinhe a câmera com os três orifícios perfurados na etapa 3. Use os parafusos autoatarraxantes ST4.8 x 32 mm incluídos para fixar a câmera à superfície de montagem (parafusos para drywall #10 ou parafusos Tapcon de 0,19 pol. também podem ser utilizados). Passe o cabo pela abertura na placa de montagem.

Legenda dos LEDs

Padrão do LED Descrição

Apagado

Off.svg

Dispositivo desligado

Permanece aceso em verde LED solid green.svg

Conexão à Alarm.com

Pisca em verde

LED blinking green.svg

Conexão à rede local

Pisca em vermelho

LED blinking red.svg

Dispositivo ligado; inicialização da câmera

Permanece aceso em vermelho

LED solid red.svg

Sem conexão à rede local nem à internet

Pisca em branco

LED blinking white.svg

Modos Bluetooth e Ponto de acesso Wi-Fi (mantenha o botão pressionado de 3 a 6 segundos)

Pisca em azul

LED blinking blue.svg

Modo WPS (mantenha o botão pressionado de 6 a 9 segundos)

Pisca em amarelo

LED blinking amber.svg

Reinicialização (mantenha o botão pressionado de 9 a 12 segundos)

Pisca alternando vermelho e verde

LED alternating red green.svg

Restauração das configurações padrão de fábrica (mantenha o botão pressionado de 12 a 15 segundos)

Pisca alternando verde e azul

LED alternating blue green.svg

Atualização do firmware

Resolução de problemas

  1. Caso tenha dificuldades para conectar a câmera à conta, desligue e ligue a câmera e tente novamente.
  2. Se os problemas persistirem, restaure as configurações de fábrica da câmera. Mantenha o botão WPS/Reset pressionado até que o LED comece a piscar em verde e vermelho, o que leva cerca de 12 segundos. Em seguida, solte o botão. A câmera será reinicializada com os padrões de fábrica.

Caso a câmera já tenha sido instalada em outra conta da Alarm.com, será necessário excluí-la para que seja possível instalá-la novamente.

Cuidado: a exposição prolongada à luz do sol pode interferir no desempenho da câmera. O ideal é instalar a câmera em um local protegido do sol, como debaixo de um beiral.

Declarações regulatórias

Temperatura de funcionamento: de -40 a 50 °C (de -40 a 122 °F)

Proteção contra entrada: IP66

Este equipamento não tem direito a proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizado.

Declarações de conformidade com a FCC
Declaração de conformidade com a Parte 15 da FCC – versão abreviada

Esse dispositivo está em conformidade com a Parte 15 das regras da FCC. A operação está sujeita às seguintes duas condições: (1) Esse dispositivo não pode causar interferência nociva e (2) esse dispositivo deve aceitar qualquer tipo de interferência recebida, inclusive interferências que possam causar funcionamento indesejado.

Declaração de conformidade com a Parte 15 da FCC – versão completa

Os testes determinam que esse equipamento está em conformidade com os limites estabelecidos para dispositivos digitais de Classe B, conforme a Parte 15 das Regras da FCC. Os limites têm a finalidade de proporcionar proteção razoável contra interferência nociva em instalações residenciais. Esse equipamento gera, usa e pode emitir radiofrequência. Por isso, caso não seja instalado conforme as instruções, pode causar interferência nociva às comunicações por rádio. No entanto, não há garantia de que a instalação não causará interferências.

Para verificar se há interferência nociva à recepção de rádio e televisão, desligue e religue o equipamento. Em caso de interferência, recomendamos que o usuário adote uma ou mais das seguintes medidas para tentar solucionar o problema:

  • Redirecionar ou reposicionar a antena receptora.
  • Aumentar a distância entre o equipamento e o receptor.
  • Conectar o equipamento e o receptor a tomadas de circuitos diferentes.
  • Consultar o dealer ou um técnico de rádio/TV para obter ajuda.
  • Alterações ou modificações sem aprovação expressa da parte responsável pela conformidade podem resultar na proibição de operação do equipamento por parte do usuário.
Exposição à RF

Esse equipamento está em conformidade com os limites de exposição à radiação da FCC e do ISED definidos para ambientes não controlados. Esse equipamento deve ser instalado e operado a uma distância mínima de 20 centímetros do seu corpo. Esse dispositivo e sua(s) antena(s) não devem ocupar o mesmo espaço nem operar com outra antena ou outro transmissor. Entre em contato com intsupport@alarm.com para obter mais informações sobre a conformidade com a norma canadense de exposição à RF.

ID na FCC

ID na FCC: YL6-143V730

Declarações de conformidade com o ISED
Condição

Esse dispositivo contém transmissores/receptores isentos de licença que estão em conformidade com RSSs isentos de licença do órgão de Inovação, Ciência e Desenvolvimento Econômico do Canadá. A operação está sujeita a estas duas condições:

  1. Esse dispositivo não pode causar interferência.
  2. Esse dispositivo deve aceitar qualquer tipo de interferência, inclusive interferências que possam causar funcionamento indesejado do dispositivo.

Cet appareil contient des émetteurs/récepteurs sans licence qui sont conformes aux RSS sans licence d'Innovation, Sciences et Développement économique Canada. L’exploitation est soumise aux deux conditions suivantes :

  1. Cet appareil ne doit pas provoquer d'interférences.
  2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
Exposição à RF

Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.

ID IC

IC: 9111A-143V730

Declaração de conformidade com a União Europeia

Por este documento, a Alarm.com Incorporated declara que o equipamento ADC-V730 está em conformidade com a Diretiva 2014/53/UE. O texto na íntegra da declaração de conformidade com a determinação da União Europeia está disponível no seguinte endereço da internet:

https://www.alarm.com/about/international/eu-red

Complies with IMDA Standards DB108037

Chile SUBTEL
Commercial information

Date of publication
Fecha

18/12/2025

Commercial Name
Nombre Comercial del Equipo
CAMARA WIFI DE 4MP PARA EXTERIORES
Manufacturer
Fabricante
Alarm.com Incorporated
Chile Representative
Representante en Chile
Asesorías Hernández y Grimberg Limitada
Certificación Telecom
Chile Rep Address
Domicilio
Moneda 920, Apt. 305, Santiago, Chile
RUT: 76.499.456-6
Chile Rep Email
Correo Electrónico de Contacto
contacto@certificacion-telecom.cl
www.certificacion-telecom.cl
Website
Sitio Web
www.alarm.com
Technical information
Equipment Type
Tipo de Equipo
Cámara de Seguridad
Brand
Marca
ALARM.COM
Model Name
Modelo
ADC-V730
Technology
Tecnología
WLAN 2.4 GHz (IEEE 802.11 b/g/n)
WLAN 5 GHz (IEEE 802.11 a/n)
BLE 2.4 GHz (IEEE 802.15.1)
Frequency
Bandas de Frecuencias
WLAN 2.4 GHz:
  • 2412 – 2462 MHz
WLAN 5 GHz:
  • 5150 - 5250 MHz
  • 5250 - 5350 MHz
  • 5470 - 5725 MHz
  • 5725 - 5850 MHz
BLE:
  • 2400 - 2483.5 MHz
Antenna Gain
Ganancia de Antena
WLAN 2.4 GHz:
  • 2412 – 2462 MHz: 4.2 dBi
WLAN 5 GHz:
  • 5180 - 5240 MHZ: 5.2 dBi
  • 5260 - 5320 MHz: 5.3 dBi
  • 5500 - 5720 MHz: 5.0 dBi
  • 5745 - 5825 MHz: 4.0 dBi
BLE:
  • 2402 - 2483.5 MHz: 4.2 dBi
EIRP
PIRE
WLAN 2.4 GHz: 18.79 dBm PIRE
WLAN 5 GHz: 21.37 dBm PIRE
BLE: 9.39 dBm PIRE
Modules
Módulos
Realtek RTL8733BU
Other
Declaration of Conformity Statement
Declaración de Conformidad
El equipo previamente individualizado cumple con las disposiciones establecidas en la Norma Técnica de Equipos de alcance reducido, aprobada por la resolución exenta N° 1.985, de 2017, de la Subsecretaría de Telecomunicaciones.
Test Reports
Informe de Ensayo
ADC-V730 - EU CE - EN 300 328 - BLE
ADC-V730 - EU CE - EN 300 328 - WLAN 2.4
ADC-V730 - EU CE - EN 301 893 - WLAN 5
Certificate Number
Número de Certificado
DO 118803/F-25
Certificate SUBTEL
Certificado SUBTEL
ADC-V730 Chile SUBTEL certificate

インストール前のチェックリスト

  • ADC-V730 カメラ (付属)
  • AC電源アダプタ (付属)
  • ブロードバンド インターネット (ケーブル、DSL、または光ファイバー) への Wi-Fi (2.4 または 5 GHz) 接続。 帯域幅要件の詳細については、 Alarm.com カメラの インターネットサービスと帯域幅要件を参照してください。
  • ルーターに Wi-Fi 保護設定 (WPS) 機能がない場合は、Bluetooth または Wi-Fi 搭載のパソコン、タブレット、スマートフォンが必要です

ADC-V730 を Wi-Fi ネットワークに接続するには、次の3つのオプションがあります。

  • Bluetooth (BLE) モード
  • アクセスポイント (AP) モード
  • Wi-Fi 保護設定 (WPS) モード

: 一部のインターネット サービスプロバイダーは、顧客のルーターの WPS 機能を無効にしています。 このカメラのインストールには、BLE モードをお勧めします。

同梱物

ADC-V730 カメラ

V730rev_hero front view copy.png

12V/1.5A 電源アダプター

DC transformer.png

QRコードとドリルテンプレートのインストール資料

壁用アンカーとネジ (3) Mounting screws.png

ゴムプラグ

V730 rubber plug

重要: ADC-V730 はマウントの基部にゴムプラグが付属しています。 このゴムプラグは、デバイスを壁の穴の上に直接取り付ける場合にのみ、使用します。 ゴムプラグはカメラの背後の壁の穴に水が入り込むのを防ぎます。 その他の場合は、ゴムプラグを外してください。 ゴムプラグを取り外すと、電源ケーブルを曲げたり折ったりすることなく配線用の穴に通すことができます。

概要
  1. Ambient 照明センサー
  2. マイク
  3. スポットライト
  4. ステータス LED
  5. WPS/リセットボタン
  6. SDカードスロット
  7. SDカードドア
  8. スピーカー
V730 labeled line diagram

ADC-V730 を Wi-Fi ネットワークに接続する

ADC-V730は、Bluetooth登録 (BLE) モード、アクセスポイント (AP) モード、またはWi-Fi 保護設定 (WPS) モードを使用してWi-Fiネットワークに接続できます。

:この方法では、プロセスの一環として、お客様のアカウントにもデバイスを登録します。

  1. カメラをスイッチの無いコンセントに差し込みます。 デバイスのLEDが白く点滅し始めるのを待ちます。 2 分経過しても LED が白でない場合は、 リセット ボタンを約3秒間押し続け、LED が白く点滅し始めたら離します。
  2. Bluetooth 対応モバイル機器で顧客アプリまたは MobileTech アプリにログインし、以下の手順でカメラを顧客のアカウントに追加します。
    1. 顧客アプリにログインします。
    2. 詳細をタップします。
    3. デバイスを追加するをタップします。
    4. ビデオカメラをタップします。
    5. スクロールしてデバイスを探すか、デバイスを検索する検索バーにモデル番号を入力し、追加するデバイスをタップして選択します。
    6. デバイス名を入力し、 次へ をタップします。
    7. デバイスの電源を入れ、LEDが白く点滅していることを確認し、次へをタップします。
      • 白く点滅しない場合は、ステータス LED が白く点滅し始めるまでボタンを押し続けます。 これには数秒かかる場合があります。
      • デバイスをこの状態にする方法の詳細は、トラブルシューティングをタップしてください。
    8. モバイル機器で Bluetooth が有効になっていない場合は、プロンプトが表示されたら Bluetooth 許可を承認し、次へをタップします。
    9. 登録するデバイスにモバイル機器を近づけ、スキャンをタップします。
    10. モバイル機器が付近のデバイスをスキャンするのを待ちます。
    11. セットアップするデバイスを選択します。 選択したデバイスのMACアドレスが、登録するデバイスのMACアドレスと一致することを確認し、接続をタップします。
    12. 接続中はスマートフォンをデバイスの近くに置いてください。
    13. スマートフォンがデバイスに接続されたら、Wi-Fi ネットワークをタップして選択します。 どちらかの一方:
      • 既知の Wi-Fi ネットワークからネットワークを選択するか、または
      • その他のネットワークから新しいネットワークを選択し、Wi-Fi ネットワークのパスワードを入力し、接続をタップします。
    14. デバイスがネットワークに接続するまで数分待ちます。
    15. デバイスが Wi-Fi ネットワークに接続されると、デバイスは顧客のアカウントへのインストールを続行します。 インストールが完了したら、カメラが正しく動作することを確認します。
    1. MobileTech アプリにログインします。
    2. 顧客アカウントを見つけます。
    3. デバイスを追加するをタップします。
    4. ビデオカメラをタップします。
    5. モバイル機器で Bluetooth が有効になっていない場合は、プロンプトが表示されたら Bluetooth 許可を承認し、次へをタップします。
      • スマートフォンの設定で Bluetooth を有効にする必要があるかもしれません。
    6. Bluetooth が有効になったら、MAC アドレスを確認して登録するデバイスを見つけ、タップしてデバイスを選択し、接続を開始します。
    7. 接続中はスマートフォンをデバイスの近くに置いてください。
    8. モバイル機器がデバイスに接続したらデバイス名を入力し、次へをタップします。
    9. スマートフォンがデバイスに接続されたら、Wi-Fi ネットワークをタップして選択します。 どちらかの一方:
      • 既知の Wi-Fi ネットワークからネットワークを選択するか、または
      • その他のネットワークから新しいネットワークを選択し、Wi-Fi ネットワークのパスワードを入力し、接続をタップします。
    10. デバイスがネットワークに接続するまで数分待ちます。
    11. デバイスが Wi-Fi ネットワークに接続されると、デバイスは顧客のアカウントへのインストールを続行します。 インストールが完了したら、カメラが正しく動作することを確認します。

デバイスへの Wi-Fi 信号が十分であることを確認するため、設置する前にカメラを最終的な設置場所に置いて次の手順を完了します。

  1. カメラのAC 電源アダプタを接続し、スイッチがないコンセントに差し込みます。 標準の電源が短くコンセントに届かない場合は、カメラの電源を延長する方法を参照してください。
  2. カメラの LED が白く点滅し始めます。 2 分経過しても LED が白でない場合は、 WPSボタン/リセット ボタンを約3秒間押し続け、LED が白く点滅し始めたら 離します。
  3. インターネット対応デバイスで、Wi-Fi ネットワーク ADC-V730 (XX:XX:XX)に接続します。XX:XX:XXは、カメラまたはパッケージに記載されている ADC-V730 の MAC アドレスの最後の6文字です。
  4. 同じデバイスで Web ブラウザを開き、URL 欄に http://v730install.com or 192.168.1.1を入力します。 画面の指示に従って、ADC-V730 を Wi-Fi ネットワークに追加します。 LED が短時間赤に変わり、その後緑に点滅します。 接続が完了すると LED が緑色に点灯します。

デバイスが Wi-Fi ネットワークに接続されたら、 ADC-V730をアカウントに登録するに進みます。

デバイスへの Wi-Fi 信号が十分であることを確認するため、設置する前にカメラを最終的な設置場所に置いて手順を完了します。

  1. カメラのAC 電源アダプタを接続し、スイッチがないコンセントに差し込みます。
  2. 起動プロセスが完了したら(カメラのLEDが白く点滅します)、WPS/リセットボタンを押し続け、LEDが青く点滅し始めたら離します (約6秒間)。
  3. ルーターで WPS モードを有効にします。 カメラが Wi-Fi ネットワークへの接続を開始します。 接続が完了すると LED が緑に点灯します。

デバイスが Wi-Fi ネットワークに接続されたら、 ADC-V730をアカウントに登録するに進みます。

ADC-V730 をアカウントに登録する

ADC-V730 は MobileTech アプリ、顧客 Webサイト、または顧客アプリを使用して、顧客アカウントに登録できます。

  1. MobileTech アプリにログインします。
  2. 顧客アカウントを見つけます。
  3. デバイスを追加するをタップします。
  4. ビデオカメラをタップします。
  5. MAC アドレスを入力するにデバイスまたはパッケージに記載されている MAC アドレスを入力します。
  6. 追加するをタップします。
  7. デバイスの名前を入力し、 続行をタップします。
  8. 画面上の指示に従ってください。画面にインストール進捗バーが表示されます。

インストールが完了したらカメラをコンセントから外し、最終的な場所に設置します。

  1. ウェブブラウザ―でwww.alarm.com/addcameraを入力し、カメラの設定のページに移動します。 ログインには、お客様のユーザー名とパスワードが必要です。
    • インストールチュートリアルを使用した場合、チュートリアルを完了すると、自動的にこのページに移動します。
  2. デバイスまたはパッケージに記載されている MAC アドレスを入力し検索をクリックします。
  3. デバイスの名前を入力し、 インストールをタップします。
  4. 画面の指示に従ってカメラの追加を完了します。 画面にインストール進捗バーが表示されます。

登録が完了したらカメラをコンセントから外し、最終的な場所に設置します。

  1. 顧客アプリにログインします。 ログインするには、そのアカウントのユーザー名とパスワードが必要です。
  2. Menuをタップします。
  3. デバイスを追加するをタップします。
  4. ビデオカメラをタップします。
    • デバイスの LED が緑に点灯していない場合は、ADC-V730 をタップしてインストールチュートリアルをご覧ください。 デバイスがすでに Wi-Fi に接続されていて LED が緑に点灯している場合は、次のステップに進みます。
  5. MAC アドレスを入力するをタップし、デバイスまたはパッケージに記載されているカメラの MAC アドレスを入力します。
  6. デバイスが見つかりましたページで、カメラのインストールをタップします。
  7. デバイス名を入力し、 次へ をタップします。
  8. 画面の指示に従ってカメラの追加を完了します。 画面にインストール進捗状況が表示されます。

インストールが完了したらカメラをコンセントから外し、最終的な場所に設置します。

物理的な設置

一般的な設置およびメンテナンスのガイドラインについては、カメラ設置のベストプラクティスを参照してください。

ADC-V730 を最終的な設置場所にインストールする
: カメラの設置場所の近くに障害物がないことを確認してください。 カメラのレンズの近くに障害物があると、暗視性能が低下することがあります。
  1. 付属のドリルテンプレートを使って、希望の場所に電源ケーブルと取り付けネジ用の穴の印をつけます。 電源ケーブル用に、テンプレートの中央に1/2インチ (12.7mm) の穴をドリルで開けます。 石膏ボードに取り付ける場合:9/32インチ (7.144mm) の穴を3つドリルで開け、付属のM5石膏ボードアンカーを挿入します。 固い表面(木材など)に取り付ける場合:1/8 インチ (3.175mm) の下穴を 3 つ開けます。

    V730_drill template_numbered11.png
  2. デバイスを平らな面 (壁や天井など)に 地面から8フィート (2.5m) 以上高い場所に取り付けてください。


    V730 interior mounting step 2a

    1. 電源コードの穴にゴムプラグを取り付けます。
    2. DC12Vコネクタを、接続されていないDC12Vアダプタに接続します。 電源ケーブルを中央の穴に差し込みます。
    3. ステップ1で開けた3つの穴にカメラを合わせます。 付属のST4.8 x 32mmセルフタッピングネジを使用して、カメラを取り付け面に固定します(#10石膏ボード用ネジまたは3/16" (4.76mm) タプコンネジも使用できます)。

    V730 wall mounting step 2b

    1. 電源コードからゴムプラグを外します。
    2. DC12Vコネクタを、接続されていないDC12Vアダプタに接続します。
    3. ステップ1で開けた3つの穴にカメラを合わせます。 付属のST4.8 x 32mmセルフタッピングネジを使用して、カメラを取り付け面に固定します(#10石膏ボード用ネジまたは3/16" (4.76mm) タプコンネジも使用できます)。 取り付けプレートの切り込みにケーブルを通します。

LED参照ガイド

LEDパターン 説明

オフ

Off.svg

電源オフ

緑に点灯

LED solid green.svg

Alarm.com 接続

緑に点滅

LED blinking green.svg

ローカルネットワーク接続

赤に点滅

LED blinking red.svg

電源投入、カメラ起動

赤に点灯

LED solid red.svg

ローカルまたはインターネット接続なし

白に点滅

LED blinking white.svg

BluetoothとWi-Fi アクセスポイントモード (ボタンを3~6秒間押し続けます)

青に点滅

LED blinking blue.svg

WPS モード (ボタンを6~9秒間押し続けます)

黄に点滅

LED blinking amber.svg

電源入れ直し (ボタンを9~12秒間押し続けます)

赤と緑に点滅

LED alternating red green.svg

工場出荷時の設定に戻す (ボタンを12~15秒間押し続けます)

緑と青に点滅

LED alternating blue green.svg

ファームウェアのアップデート中

トラブルシューティング

  1. カメラとアカウントの接続に問題がある場合は、カメラの電源を再投入して、再度お試しください。
  2. 問題が解決しない場合は、カメラを工場出荷時設定にリセットしてください。 LEDが緑と赤に点滅するまで (約12秒間) WPS/リセットボタンを押し続け、ボタンを離します。 カメラは工場出荷時のデフォルトの状態に再起動します。

カメラが以前別のAlarm.comアカウントにインストールされていた場合、再度インストールする前に削除する必要があります。

注意:極端な条件下で日光に長時間さらされると、カメラの性能に影響することがあります。 最適な設置場所は、軒下などの日陰です。

規制情報

動作温度: -40°F~122°F (-40°C〜50°C)

侵入保護等級: IP66

FCC声明
簡易版FCC規制遵守表記

このデバイスは、簡易版FCC規制遵守表記に準拠しています。 操作には次の 2 つの条件が適用されます: (1) 本機器は有害な干渉を引き起こさないこと、(2) 本機器は受信した干渉 (意図しない動作を引き起こす干渉を含む) を受け入れること。

詳細版FCC規制遵守表記

本装置は、FCC 規則パート 15 に従い、クラス B デジタルデバイスの制限に準拠することが試験により確認されています。 これらの制限は、住宅設備における有害な干渉に対して合理的な保護を提供するように設計されています。 本デバイスは、無線周波数エネルギーを発生し、使用し、放射する可能性があります。説明書に従って設置および使用されない場合、無線通信に有害な干渉を引き起こす可能性があります。 ただし、特定の設置において干渉が発生しないという保証はありません。

本デバイスがラジオやテレビの受信に有害な干渉を引き起こす場合 (本デバイスの電源 を切ったり入れたりすることで判断できます)、以下の手段によって干渉を修正することをお勧めします。

  • 受信アンテナの向きを変えるか、位置を変える。
  • デバイスとレシーバーの距離を離す。
  • レシーバーが接続されている回路とは別の回路のコンセントにデバイスを接続する。
  • ディーラーまたはラジオ/テレビ専門技術者に相談する。
  • 準拠に責任を持つ当事者によって明示的に承認されていない変更または修正は、デバイスを操作するユーザーの権限を無効にする可能性があります。
RF (無線周波数) 曝露

この装置は、制御されていない環境に定められたFCCおよびISED放射照射制限に準拠しています。 本デバイスは、デバイスと身体との距離を20cm以上離して設置、操作してください。 本デバイスおよびそのアンテナは、他のアンテナや送信機と同じ場所に設置したりまたは連動させて使用することはできません。 カナダのRF (無線周波数)曝露コンプライアンスに関する詳細については、intsupport@alarm.comにお問い合わせください。

FCC ID

FCC ID: YL6-143V730

ISED声明
条件

このデバイスには、カナダのイノベーション・科学・経済開発省の免許不要無線機器向け技術基準 (RSS) に準拠するトランスミッタ (複数可) / レシーバ (複数可) が含まれています。 操作は次の 2 つの条件の対象となります:

  1. このデバイスは干渉を引き起こすことはできません。
  2. このデバイスは、デバイスに望ましくない動作を引き起こす干渉を含め、あらゆる干渉を受け入れなければなりません。

Cet appareil contient des émetteurs/récepteurs sans licence qui sont conformes aux RSS sans licence d'Innovation, Sciences et Développement économique Canada. L’exploitation est soumise aux deux conditions suivantes :

  1. Cet appareil ne doit pas provoquer d'interférences.
  2. Cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
RF (無線周波数) 曝露

Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.

IC ID

IC: 9111A-143V730

EU適合宣言

これにより、Alarm.com 株式会社は、機器のタイプ ADC-V730 が指令 2014/53/EU に準拠していることを宣言します。 EU適合宣言の全文は、以下のインターネットアドレスから入手できます:

https://www.alarm.com/about/international/eu-red

その他の通知および規則

IMDA Label

日本総務省

電波法により、5.2GHz帯は屋内での使用に限定されています(5.2GHz帯の高出力基地局や中継局と通信する場合を除く)。

電波法により、5.3 GHz帯は屋内での使用に限定されています。

カメラのインストレーションは専門の設置業者のみが行い、設置場所の国コードはインストール中に設定されます。国コードが日本に設定されると、5.2GHzおよび5.3GHz帯が屋外で使用されなることがないよう、カメラ側で制限がかかります。
