4MP Outdoor Camera Floodlight (ADC-V729/V729AC/VC729P) - Installation Guide

  1. Last updated
  2. Save as PDF



Important: This guide contains installation information for 3 different models of the ADC-V729 camera:

  • ADC-V729
  • ADC-V729AC
  • ADC-VC729P

While these cameras are similar, some installation steps only pertain to one model. Make sure to select the accordions relevant to the model camera you are using. The camera model can be found on the box.

When installing the ADC-V729AC, make sure to verify if the local building code requires the ADC-V729AC to be installed by a certified electrician.

Any information that does not list a specific model number applies to all models of this camera.

What model are you interested in?

Pre-installation checklist

  • ADC-V729 camera
  • 24V DC 2A power supply (included)

    Caution: A 24V DC adapter is different than the standard 12V adapters used for other ADC cameras.

  • Mounting hardware (included)
  • Broadband (Cable, DSL, or Fiber Optic) internet connection with router
    • If the router does not have the WPS button, you will need the case-sensitive SSID (wireless network name) and the network WPA or WEP key (if the encryption is enabled at the router).
  • A Wi-fi enabled computer or mobile device
  • ADC-V729AC camera
  • Mounting hardware (included)
  • Broadband (Cable, DSL, or Fiber Optic) internet connection with router
  • Wi-Fi enabled computer or mobile device

    Note: If the router does not have the WPS button, you will need the case-sensitive SSID (wireless network name) and the network WPA or WEP key (if the encryption is enabled at the router).
Important: The ADC-VC729P is not compatible with PoE or PoE + injectors/switches. The ADC-VC729P requires either a 24V DC adapter, or a PoE++ switch/injector.

These do not come included with the ADC-VC729P and will need to be purchased separately.
  • ADC-VC729P camera
  • A PoE ++ injector or switch or a 24V DC 2A power supply

    Caution: A 24V DC adapter is different than the standard 12V adapters used for other ADC cameras.

  • Broadband (Cable, DSL or Fiber Optic) Internet connection with router
  • An Ethernet/Cat5e cable

In the box

In the unit:
  • 1 set (x2) of M4 7/16 screws to attach the floodlight base to the mounting bracket
  • 1 set (x2) of weatherproof caps to seal the unit after install
Screw bags:

Multiple screw sizes are included to accommodate multiple junction box and screw hole sizes. Choose which set to use based on your particular install requirements. The following screws are included for mounting:

  • (4) #8-32 X 7/8” – for attaching the mounting bracket to the wall/junction box
  • (4) #8-32 X 1/2” – for attaching the mounting bracket to the wall/junction box
  • (2) 6-32 X 1”, - for attaching the adapter plate to the mounting bracket
  • (2) 6-32 X ½ - for attaching the adapter plate to the mounting bracket
  • (x3) 22-14 AWG wire nuts to connect wires (V729AC only)
  • Set of wall anchors and screws (V729DC and VC729P only)
  • Torx screw for microSD card door (VC729P only)
  • Camera base to mounting bracket grounding wire and nut
V729 accessories

Overview

Requirements
  • Ensure the unit is properly grounded.
  • The ADC-V729AC must be installed on a weatherproof junction box (not included in the box). We recommend installing the V729 and VC729P on a weatherproof electrical box, but they can be mounted directly onto a wall with the included wall anchors and screws.

Caution: There is a risk of electrical shock when installing the ADC-V729AC. Ensure the power is off at the circuit breaker before doing any work.

Ensure you follow local safety codes for installation. In certain locations, a professional electrician must perform the installation.

  • The ADC-V729AC must be installed on a weatherproof junction box (not included in the box).
  • Connect the fixture to a 100-240VAC 50/60 Hz power source. Wire connection should be using gauge range 14-18 AWG and rated to Min. temperature 80°C.  Ensure you follow local safety codes.
  • Ensure the unit is properly grounded.
  • For best results, we recommend a junction box that meets these specifications (junction box not included):
    • A 4-inch round/square junction box (the base of the 729 is 5.9 inches)
    • Weatherproof
    • Outdoor rated
  • Remove any existing light fixture and metal bracket on the junction box.

Mount the ADCV729/V729AC/VC729P

Caution: There is a risk of electrical shock when installing the ADC-V729AC. Ensure the power is off at the circuit breaker before doing any work.

Mounting recommendations

For optimal PIR motion detection performance, it is recommended to install the ADC-V729 at a height of eight feet with the camera pointed downwards at a 30° angle.

V729 floodlight orientation



If installing on a junction box where the only screw location is overlapping with mounting plate screws, use the adapter plate.

Note: This should be a rare situation. Use just the mounting bracket in all other cases.

729 install adapter plate

With the ball joint exposed to the front, flip the camera and lights 180°. The adapter should be installed with the camera in front of the floodlights with the arrow on the back pointing towards the wall.

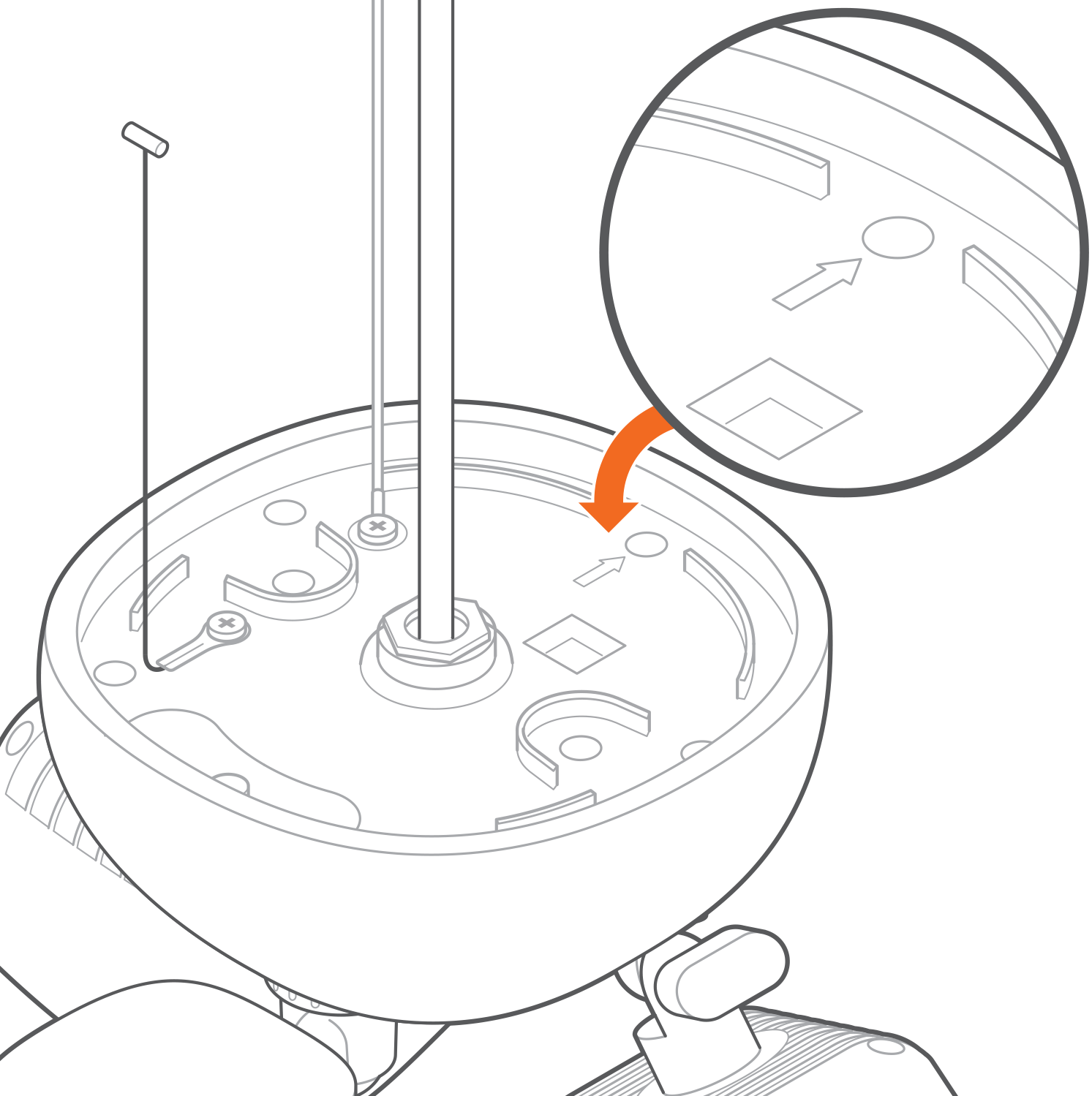

V729_highlight wall arrow

Note: This is the most common installation type.

  1. Screw the mounting bracket into the junction box using the appropriate set of screws. Ensure the mounting bracket is in the proper orientation.
    • If installing the camera on the wall, the hook should face the floor.
    • If installing the camera on an eave, the hook should face the wall.
  2. Ensure the mounting bracket is secure to the wall.
  1. Screw the metal bracket to the junction box using the appropriate set of screws via the long edge. Be sure to align it with the flat side facing the junction box.
    729 install adapter plate

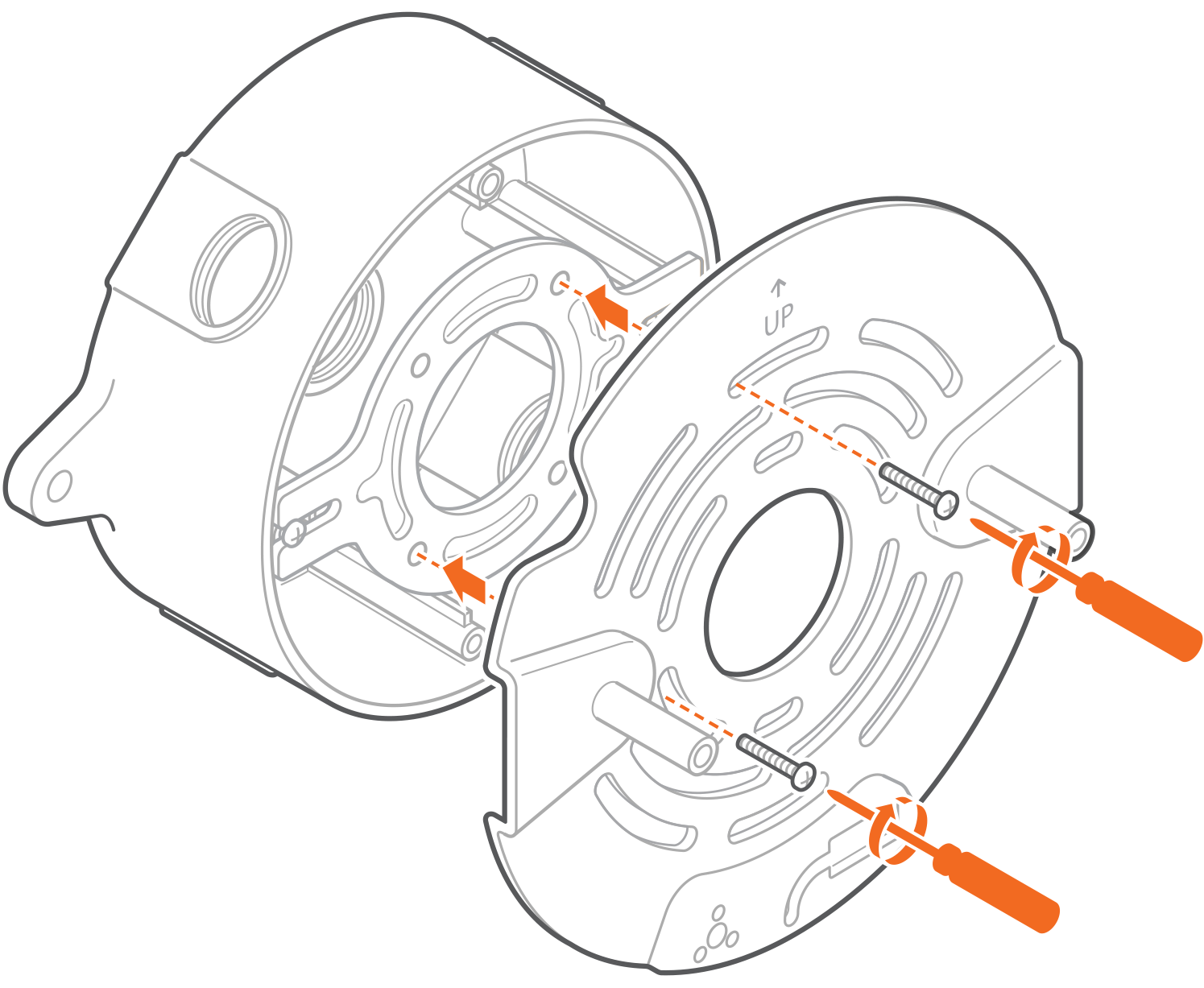

  2. Screw the mounting bracket to the adapter plate using the holes in the mounting bracket circle.
    729 install mounting bracket
  1. Put the T hook wire into the hole on the bottom of the mounting bracket to allow the fixture to hang from the mounting bracket.
  2. Ensure the fixture is secure before releasing it.
  3. Pull the cables through the center hole to prepare for wiring.
    V729 hang floodlight

Wire, mount, and power the ADC-V729/V729AC/VC729P

Caution: For secure positioning, confirm that all knobs and collars are firmly tightened. The lights and camera should not be left loose and should not allow for any motion when the camera is mounted.

V729_tighten collars-01 (1).svg
To wire the ADC-V729:
  1. Connect the camera to the power adapter.
  2. Connect the camera base to the power adapter and run wires as desired.
    V729 DC mounting bracket
To mount the ADC-V729:
  1. Push the wires back into the Connection box.
  2. Disconnect the hook and align it along the bottom of the ADC-V729, or place the wires in the junction box.
  3. Align two holes on the back of the floodlight base with the metal poles.
  4. Screw in the unit using the included black screws.
  5. Insert the weatherproof caps.
To power the ADC-V729:
  1. Connect the camera's power adapter and plug it into an outlet.
  2. The camera's LED should light up red after a few seconds. Wait for the camera's LED to start blinking white before proceeding.

Caution: There is a risk of electrical shock when installing the ADC-V729AC. Ensure the power is off at the circuit breaker before doing any work.

To wire the ADC-V729AC:
  1. Connect the neutral green wire to connect to the corresponding ground wire. Use the included wire nut to secure the wires together.
  2. Connect the white wire to the corresponding neutral white wire. Use the included wire nut to secure the wires together.
  3. Connect the black wire (hot) to the corresponding black wire. Use the included wire nut to secure the wires together.
  4. Gently pull on the wires to ensure they are secure.
    AC mounting bracket
To mount the ADC-V729AC:
  1. Push the wires back into the junction box.
  2. Disconnect the hook and align it along the bottom of the unit, or place the hook with the wires in the junction box.
  3. Align the two holes on the back of the floodlight base with the metal poles.
    1. For HWV 0104+ the mounting screws come captive in the unit. To install the unit on the mounting bracket for HWV 0104:
      1. Remove the weatherproof caps.
      2. Align the two holes on the back of the floodlight base with the metal poles and push the unit into bracket.
      3. Screw in the unit using the captive screws inside it.
      4. Insert the weatherproof caps.

        V729_screw in unit

    2. For HWV 0103 or earlier:
      1. Align the two holes on the back of the floodlight base with the metal poles.
      2. Screw in the unit using the included black screws.
      3. Insert the weatherproof caps.
  4. Screw in the unit using the included black screws.
  5. Insert the weatherproof caps.
    V729AC install mounting bracket
To power the ADC-V729AC:
  1. Switch on the breaker.
  2. The camera's LED should light up red after a few seconds. Wait for the camera's LED to start blinking white before proceeding.
To wire the ADC-VC729P:
  1. Connect the camera to a properly terminated, unplugged Ethernet cable.
  2. For Non-PoE connections, connect the 24V DC connector to an unplugged 24V DC adapter.
  3. Insert the cables and ground wire into the RJ45 Ethernet interface clearance hole.
    V729_POE exploded view-01.svg
To mount the ADC-VC729P:
  1. Push wires into the junction box.
  2. Disconnect the hook and align it along the bottom of the unit, or place the hook with the wires in the junction box.
  3. Align the two holes on the back of the floodlight base with the metal poles.
  4. Screw in the unit using the included black screws.
  5. Insert the weatherproof caps.
    VC729P install mounting bracket
To power the ADC-VC729P:
  1. Plug in the camera.
  2. The camera's LED should light up red after a few seconds. Wait for the camera's LED to turn green.

Connect the ADC-V729/V729AC to a Wi-Fi

The can be connected to the Wi-Fi network using Access Point (AP) mode or Wi-Fi Protected Setup (WPS) mode.

Note: The ADC-V729P is not compatible with Wi-Fi and must be connected via Ethernet for internet connection.

An installation tutorial can also be found on the enrollment page of the Partner MobileTech app, Alarm.com customer website, and Alarm.com app to walk through these steps.

To ensure the device will have a sufficient Wi-Fi signal, complete the following steps with the camera near its final location but prior to mounting.

  1. Once the camera is powered on, the camera’s LED will begin blinking white.
    • If the LED is not white after two minutes, press and hold the WPS/Reset button and release when the LED begins to blink white (about 6 seconds).
  2. On an Internet-enabled device, connect to the Wi-Fi network ADC-V729 (XX:XX:XX) where XX:XX:XX is the last six characters of the ADC-V729's MAC address, which is located on the camera or on the packaging.
  3. On the same device, open a web browser and enter http://v729install or 192.168.1.1 in the URL field. Follow the on-screen instructions to add the ADC-V729 to the Wi-Fi network. The LED will briefly turn red before blinking green. The LED will be solid green when the connection is complete.

Once the device is connected to the Wi-Fi network, proceed to Enroll the camera to the account.

  1. Once the camera is powered on, the camera’s LED will begin blinking white. Press and hold the WPS/Reset button and release when the LED begins blinking blue (about 3 seconds).
  2. Activate WPS mode on the router. The camera will begin to connect to the Wi-Fi network. The LED will be solid green when the connection is complete.

Once the device is connected to the Wi-Fi network, proceed to Enroll the camera to the account.

Enroll the camera to the account

The ADC-V729/V729AC/VC729P video cameras can be enrolled to a customer account using the Partner MobileTech app, Alarm.com customer website, or Alarm.com app.

  1. Log in to the Partner MobileTech app.
  2. FInd the customer account.
  3. Tap Add Add Device.
  4. Tap Video.
  5. In Enter MAC Address, enter the MAC address, which is located on the device or packaging.
  6. Tap Add.
  7. Enter a name for the device, then tap Continue.
  8. Follow the on-screen instructions. An installation progress bar displays on the screen.

Once the installation is complete, unplug the camera and install it in its final location.

  1. Navigate to the Video Device Setup page by entering the following URL using a web browser: www.alarm.com/addcamera. The customer's username and password for the account are required to log in.
    • If the installation tutorial was used, it automatically navigates to this page after completing the tutorial.
  2. Enter the MAC address, which is located on the device or packaging, and then click Find.
  3. Enter a name for the device, then click Install.
  4. Follow the on-screen instructions to finish adding the camera. An installation progress bar displays on the screen.

Once the enrollment process is complete, unplug the camera and install it in its final location.

  1. Log in to the Alarm.com app. You will need the username and password of the account to log in.
  2. Tap Menu.
  3. Tap Add Device.
  4. Tap Video Camera.
    • If the device LED is not solid green, tap the camera model for the installation tutorial. If the device is already connected to Wi-Fi and has a solid green LED, continue to the next step.
  5. Tap Enter MAC Address, then enter the camera's MAC address, which is located on the device or packaging.
  6. Tap Install for the camera on the Device Found page.
  7. Enter a device name, then tap Next.
  8. Follow the on-screen instructions to finish adding the camera. The installation progress displays on the screen.

Once the installation is complete, unplug the camera and install it in its final location.

LED reference guide

LED pattern Description

Off

Off.svg

 Power off

Solid green

LED solid green.svg

 Connected to Alarm.com

Blinking green

LED blinking green.svg

 Local network connection

Blinking red and green

LED alternating red green.svg

 Reverting to factory default settings

Blinking red

LED blinking red.svg

 Power on, camera booting

Solid red

LED solid red.svg

 No local or Internet connection

Blinking blue

LED blinking blue.svg

 WPS mode

Blinking white

LED blinking white.svg

 Wi-Fi Access Point mode

Troubleshooting

  1. If you have issues connecting the camera to the account, power cycle the camera and try again.
  2. If issues persist, reset the camera to factory defaults. Press and hold the WPS/Reset button until the LED is flashing green and red (about 15 seconds), then release the button. The camera will reboot to factory default.
Important: If the camera was previously installed on a different Alarm.com account, it will need to be deleted before it can be installed again.

Notices

  • Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate this equipment. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
    1. This device may not cause harmful interference, and
    2. This device must accept any interference received, including interference that may cause unwanted behaviors.
  • This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
    • Reorient or relocate the receiving antenna.
    • Increase the separation between the equipment and receiver.
    • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
    • Consult the dealer or an experienced radio/TV technician for help.
  • The VC729P is only to be connected to PoE networks without routing to outside plants.
  • FCC ID: YL6-1438852R

ICES

  • This Class B digital apparatus complies with Canadian ICES-003.
  • This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions:
    • This device may not cause interference.
    • This device must accept any interference, including interference that may cause undesired operation of the device.
  • This equipment complies with FCC and ISED radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a minimum distance of 20cm between the equipment and your body. This device and its antenna(s) must not be co-located or operating in conjunction with any other antenna or transmitter. Please contact intsupport@alarm.com for more information on Canadian RF exposure compliance.
  • Les appareils numériques de classe B sont conformes à la norme canadienne ICES-003.
  • Cet appareil contient des émetteurs ou récepteurs exempts de licence qui sont conformes aux RSS exempts de licence du ministère de l’Innovation, des Sciences et du Développement économique Canada. Le fonctionnement de l'équipement dépend de deux conditions :
    a. Cet appareil ne doit pas provoquer d'interférence.
    b. Cet appareil doit accepter toute interférence, y compris celles qui pourraient provoquer un fonctionnement indésirable de l'appareil.
    • Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.
    • IC: 9111A-1438852R

EU Declaration of Conformity statement

Hereby, Alarm.com Incorporated declares that the radio equipment type ADC-V729 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address:
https://www.alarm.com/about/international/eu-red



Cámara de 4 MP para exteriores con reflector (ADC-V729/V729AC/VC729P) - Guía de instalación



Importante: Esta guía contiene información de instalación para 3 modelos diferentes de la cámara ADC-V729:

  • ADC-V729
  • ADC-V729AC
  • ADC-VC729P

Aunque estas cámaras son similares, algunos pasos de la instalación sólo aplican a un modelo. Asegúrese de seleccionar los acordeones relevantes para el modelo de cámara que está utilizando. El modelo de la cámara se indica en la caja.

Al instalar el modelo ADC-V729AC, asegúrese de verificar si el código local de construcción requiere que un electricista certificado instale el modelo ADC-V729AC.

Cualquier información que no indique un número de modelo específico aplica a todos los modelos de esta cámara.

¿Qué modelo le interesa?

Lista de verificación previa a la instalación

  • Cámara ADC-V729
  • Fuente de alimentación de 24 V CD 2A
  • Tabla de comparación de cámaras de timbre de puerta

    Precaución: El adaptador de 24 V CD es diferente a los adaptadores de 12 V utilizados para otras cámaras de ADC.
  • Hardware de montaje (incluido)
  • Conexión a Internet de banda ancha (cable, DSL o fibra óptica) con enrutador

    Nota: Si el enrutador no tiene un botón WPS, necesitará el SSID que distingue mayúsculas de minúsculas (nombre de red inalámbrica) y la clave de red WPA o WEP (si está habilitada la encriptación en el enrutador).

  • Una computadora o dispositivo móvil habilitados para Wi-Fi
  • Cámara ADC-V729AC
  • Hardware de montaje (incluido)
  • Conexión a Internet de banda ancha (cable, DSL o fibra óptica) con enrutador
  • Computadora o dispositivo habilitados para Wi-Fi

    Nota: Si el enrutador no tiene un botón WPS, necesitará el SSID que distingue mayúsculas de minúsculas (nombre de red inalámbrica) y la clave de red WPA o WEP (si está habilitada la encriptación en el enrutador).
Importante: El modelo ADC-VC729P no es compatible con inyectores/conmutadores PoE o PoE+. El modelo ADC-VC729P requiere un adaptador de 24 V CD o un conmutador/inyector PoE++.

Estos no vienen incluidos con el modelo ADC-VC729P y deben comprarse por separado.
    • Cámara ADC-VC729P
    • Un inyector PoE++ o conmutador o una fuente de alimentación de 24 V CD 2A

      Precaución: El adaptador de CD de 24 V es diferente a los adaptadores de 12 V utilizados para otras cámaras de ADC.

    • Conexión a Internet de banda ancha (cable, DSL o fibra óptica) con enrutador
    • Un cable Ethernet/Cat5e

Incluido en la caja

Accesorios de V729

Nota: Estos juegos de tornillos aplican sólo al modelo HWV 0103 y a modelos inferiores. El modelo HWV 0104+ viene con tornillos integrados de fábrica.

  • 1 juego de tornillos negros (x2) para fijar la base del reflector al soporte de montaje
  • 1 juego de tapas (x2) resistentes a la intemperie para sellar la unidad después de la instalación
  • 1 juego de tornillos (x4) para fijar el soporte de montaje/placa metálica a la caja de empalmes y el soporte de montaje al soporte de la placa adaptadora (si es necesario)
  • 1 juego de tornillos largos (x2) para fijar
  • 1 juego de tuercas para cable (x3) para conectar los cables

    Nota: Las tuercas para cable se incluyen sólo con ADC-729.

  • Tuerca y cable de conexión a tierra para conectar la base de la cámara al soporte de montaje
  • Un juego de tornillos y anclajes de pared
  • Tornillo Torx para la puerta de la tarjeta SD

Descripción general

Requisitos
  • Asegúrese de que la unidad está correctamente conectada a tierra.
  • Todas las cámaras de 4 MP para exteriores con reflector de Alarm.com deben instalarse en una caja eléctrica resistente a la intemperie con certificación UL. Recomendamos una caja eléctrica redonda/cuadrada de 10.2x10.2 cm (4x4").

Precaución: Existe riesgo de descarga eléctrica al instalar el modelo ADC-V729AC. Antes de realizar cualquier trabajo, asegúrese de que la corriente está desconectada en el disyuntor.

  • Conecte el dispositivo a una fuente de alimentación de 100-240 V CA 50/60 Hz.
  • Asegúrese de que la unidad está correctamente conectada a tierra.
  • Todas las cámaras de 4 MP para exteriores con reflector de Alarm.com deben instalarse en una caja eléctrica resistente a la intemperie con certificación UL. Recomendamos una caja eléctrica redonda/cuadrada de 10.2x10.2 cm (4x4").
  • Asegúrese de seguir las normas de seguridad locales para la instalación.  En algunas ubicaciones, es necesario que un electricista certificado realice la instalación.
  • Retire cualquier dispositivo de iluminación existente y el soporte metálico de la caja de conexiones.

Montar el modelo ADCV729/V729AC/VC729P

Precaución: Existe riesgo de descarga eléctrica al instalar la ADC-V729AC. Antes de realizar cualquier trabajo, asegúrese de que la corriente está desconectada en el disyuntor.

Recomendaciones para el montaje
Nota: Para una detección de movimiento óptima con los sensores PIR, se recomienda instalar el modelo ADC-V729 a una altura de 2.44 m (8 pies) con la cámara apuntando hacia abajo en un ángulo de 30°.

Orientación del reflector V729

Use la placa adaptadora si la instalación se realiza en una caja de conexiones en la que la única ubicación de los tornillos se superpone con los tornillos de la placa de montaje.

Nota: Esta situación es poco común. Use únicamente la placa de montaje en todas las demás situaciones.

Placa adaptadora para la instalación del modelo V729

Con la bola ajustable expuesta hacia delante, gire la cámara y las luces 180°. El adaptador debe instalarse con la cámara por delante de los reflectores y la flecha de la parte posterior orientada hacia la pared.

V729_highlight wall arrow

Nota: Este es el tipo de instalación más común.

  1. Atornille el soporte de montaje en la caja de empalmes usando el juego de tornillos correspondiente. Asegúrese de que el soporte de montaje está en la orientación adecuada.
    • Si instala la cámara sobre la pared, el gancho debe quedar orientado hacia el suelo.
    • Si instala la cámara en un alero, el gancho debe quedar orientado hacia la pared.
  2. Asegúrese de que el soporte de montaje está bien fijado a la pared.
  1. Atornille el soporte de metal en la caja de empalmes usando el juego de tornillos correspondiente en el borde largo. Asegúrese de alinearlo con el lado plano orientado hacia la caja de empalmes.

    Placa adaptadora para la instalación del modelo V729

  2. Atornille el soporte de montaje a la placa adaptadora utilizando los orificios en el círculo del soporte de montaje.

    Instalar el soporte de montaje del modelo V729
  1. Coloque el cable con gancho en T dentro del orificio en la parte inferior del soporte de montaje para permitir que el dispositivo cuelgue del soporte de montaje.
  2. Asegúrese de que el dispositivo está bien sujetado antes de soltarlo.
  3. Pase los cables a través del orificio central para preparar el cableado.


    V729_hang floodlight for wiring.png

Conectar, montar y alimentar los modelos ADC-V729/V729AC/VC729P

Precaución: Para un posicionamiento seguro, confirme que todos los tornillos y las abrazaderas están bien apretados. Los reflectores y la cámara no deben quedar sueltos, y no debe haber ningún movimiento cuando la cámara esté montada.

V729_tighten collars-01 (1).svg

Conectar los cables del modelo ADC-V729:
  1. Conecte la cámara al adaptador de corriente.
  2. Conecte la base de la cámara al adaptador de corriente y pase los cables como se desee.

    V729_DC exploded view.png
Montar el modelo ADC-V729:
  1. Vuelva a introducir los cables en la caja de conexiones.
  2. Desconecte el gancho y alinéelo a lo largo de la parte inferior de la ADC-V729 o coloque los cables en la caja de conexiones.
  3. Alinee los dos orificios situados en la parte posterior de la base del reflector con los postes metálicos.
  4. Atornille la unidad con los tornillos negros incluidos.
  5. Inserte las tapas resistentes a la intemperie.
Alimentar el modelo ADC-V729:
  1. Conecte el adaptador de corriente de la cámara y enchúfelo a una toma de corriente.
  2. El LED de la cámara debe encenderse en rojo después de unos segundos. Espere a que el LED de la cámara empiece a parpadear en blanco antes de continuar.

Precaución: Existe riesgo de descarga eléctrica al instalar el modelo ADC-V729AC. Antes de realizar cualquier trabajo, asegúrese de que la corriente está desconectada en el disyuntor.

Conectar los cables del modelo ADC-V729AC:
  1. Conecte el cable verde neutral al cable de tierra correspondiente. Utilice la tuerca para cables incluida para asegurar los cables entre sí.
  2. Conecte el cable blanco al cable blanco neutro correspondiente. Utilice la tuerca para cables incluida para asegurar los cables entre sí.
  3. Conecte el cable negro (vivo) al cable negro correspondiente. Utilice la tuerca para cables incluida para asegurar los cables entre sí.
  4. Tire suavemente de los cables para verificar que están bien fijados.

    Despiece del modelo V729_AC
Montar el modelo ADC-V729AC:
  1. Vuelva a introducir los cables en la caja de conexiones.
  2. Desconecte el gancho y alinéelo a lo largo de la parte inferior de la unidad, o coloque el gancho con cables en la caja de conexiones.
  3. Alinee los dos orificios situados en la parte posterior de la base del reflector con los postes metálicos.
    1. El modelo HWV 0104+ viene con los tornillos de montaje integrados en la unidad. Instale la unidad en el soporte de montaje para el modelo HWV 0104:
      1. Retire las tapas resistentes a la intemperie.
      2. Alinee los dos orificios situados en la parte posterior de la base del reflector con los postes metálicos y empuje la unidad hacia el soporte para que encaje.
      3. Atornille la unidad usando los tornillos integrados.
      4. Inserte las tapas resistentes a la intemperie.

        V729_tornillo en unidad

    2. En el modelo HWV 0103 o anterior:
      1. Alinee los dos orificios situados en la parte posterior de la base del reflector con los postes metálicos.
      2. Atornille la unidad con los tornillos negros incluidos.
      3. Inserte las tapas resistentes a la intemperie.
  4. Atornille la unidad con los tornillos negros incluidos.
  5. Inserte las tapas resistentes a la intemperie.

    Instalar el soporte de montaje del modelo V729
Alimentar el modelo ADC-V729AC:
  1. Encienda el disyuntor.
  2. El LED de la cámara debe encenderse en rojo después de unos segundos. Espere a que el LED de la cámara empiece a parpadear en blanco antes de continuar.
Conectar los cables del modelo ADC-VC729P:
  1. Conecte la cámara a un cable Ethernet desenchufado y preparado adecuadamente.
  2. Para conexiones sin PoE, conecte el conector de 24 V CD a un adaptador de 24 V CD desenchufado.
  3. Inserte los cables y el cable del polo a tierra en el orificio de paso de la interfaz Ethernet RJ45.

    Despiece del modelo V729_POE
Montar el modelo ADC-VC729P:
  1. Introduzca los cables en la caja de conexiones.
  2. Desconecte el gancho y alinéelo a lo largo de la parte inferior de la unidad, o coloque el gancho con cables en la caja de conexiones.
  3. Alinee los dos orificios situados en la parte posterior de la base del reflector con los postes metálicos.
  4. Atornille la unidad con los tornillos negros incluidos.
  5. Inserte las tapas resistentes a la intemperie.

    Instalar el soporte de montaje del modelo V729
Alimentar el modelo ADC-VC729P:
  1. Conecte la cámara.
  2. El LED de la cámara debe encenderse en rojo después de unos segundos. Espere a que el LED de la cámara cambie a verde.

Conectar e inscribir los modelos ADC-V729/V729AC

Nota: El modelo ADC-V729P no es compatible con Wi-Fi y debe conectarse mediante Ethernet.

Agregue el dispositivo a la cuenta del cliente seleccionando la cuenta en la aplicación MobileTech y luego seleccionando la cámara en la lista de dispositivos de video o ingresando su dirección MAC. Para obtener más información sobre cómo inscribir cámaras de Alarm.com en la cuenta de un cliente, consulte Inscribir una cámara o dispositivo de video en una cuenta de cliente.

  1. Una vez encendida, el indicador LED de la cámara empezará a parpadear en blanco. Si el LED no se ilumina en blanco después de dos minutos, mantenga presionado el botón WPS/Reset y suéltelo cuando el LED empiece a parpadear en blanco (aproximadamente 6 segundos).
  2. En un dispositivo habilitado para Internet, conéctese a la red Wi-Fi ADC-V729 (XX:XX:XX) donde XX:XX:XX son los últimos seis caracteres de la dirección MAC del modelo ADC-V729, la cual se encuentra en la cámara o en el empaque.
  3. En el mismo dispositivo, abra un navegador web e ingrese 192.168.1.1 en el campo de dirección URL. Siga las instrucciones en pantalla para agregar el modelo ADC-V729 a la red Wi-Fi. El LED iluminará en rojo brevemente antes de iluminar en verde de forma intermitente. El LED se iluminará en verde continuo cuando se complete la conexión.
  4. Agregue el dispositivo a la cuenta seleccionando la cuenta en la aplicación MobileTech o utilizando un navegador web e ingresando la siguiente dirección web: www.alarm.com/addcamera (necesitará el nombre de usuario y la contraseña del cliente).
  5. Seleccione la cámara de la lista de dispositivos de video o ingrese su dirección MAC para comenzar a agregar la cámara. La dirección MAC de la cámara se encuentra en la cámara o en el empaque.

Siga las instrucciones en pantalla para terminar de agregar la cámara.

  1. Una vez encendida, el LED de la cámara comenzará a parpadear en blanco. Mantenga presionado el botón WPS/Reset y suéltelo cuando el LED empiece a parpadear en azul (aproximadamente 3 segundos).
  2. Active el modo WPS en el enrutador. La cámara comenzará a conectarse a la red Wi-Fi. El LED se iluminará en verde continuo cuando se complete la conexión.
  3. Agregue el dispositivo a la cuenta del cliente seleccionando la cuenta en la aplicación MobileTech o usando un navegador web e ingresando la siguiente dirección web: www.alarm.com/addcamera (necesitará el nombre de usuario y la contraseña del cliente).
  4. Seleccione la cámara de la lista de dispositivos de video o ingrese su dirección MAC para comenzar a agregar la cámara. La dirección MAC de la cámara se encuentra en la cámara o en el empaque.

Siga las instrucciones en pantalla para terminar de agregar la cámara.

Guía de referencia de indicadores LED

Patrón de LED Descripción

Apagado

Off.svg

 Dispositivo apagado

Verde continuo

LED solid green.svg

 Dispositivo conectado a Alarm.com

Verde intermitente

LED blinking green.svg

 Conexión de red local

Rojo y verde intermitente

LED alternating red green.svg

 Restableciendo valores predeterminados de fábrica

Rojo intermitente

LED blinking red.svg

 Dispositivo encendido, cámara reiniciándose

Rojo continuo

LED solid red.svg

 No hay conexión de red local o a Internet

Azul intermitente

LED blinking blue.svg

 Modo WPS

Blanco intermitente

LED blinking white.svg

 Modo de punto de acceso Wi-Fi

Resolución de problemas

  1. Si tiene problemas para conectar la cámara a la cuenta, apague y encienda la cámara e intente de nuevo.
  2. Si los problemas persisten, restablezca la cámara a los valores predeterminados de fábrica. Mantenga presionado el botón WPS/Reset hasta que el LED se ilumine en verde y rojo de forma intermitente (aproximadamente 15 segundos), luego suelte el botón. La cámara se reiniciará con los valores predeterminados de fábrica.
Importante: Si la cámara se instaló anteriormente en otra cuenta de Alarm.com,  deberá eliminarla de la primera cuenta antes de poder instalarla de nuevo.

Avisos

  • Cualquier cambio o modificación no aprobado expresamente por las personas responsables del cumplimiento puede anular la autoridad del usuario para operar el equipo. Este dispositivo cumple con la parte 15 de las Reglas de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones:
    1. Este dispositivo no debe causar interferencia perjudicial, y
    2. Este dispositivo debe aceptar cualquier interferencia, incluyendo una interferencia que pueda causar comportamientos no deseados del dispositivo.
  • Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las Regulaciones de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones de radio. Sin embargo, no hay garantía de que no habrá interferencia en una instalación en particular. Si este equipo causa interferencia dañina a la recepción de radio o televisión, que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario tratar de corregir la interferencia mediante una o más de las siguientes medidas:
    • Reoriente o vuelva a ubicar la antena receptora.
    • Aumente la separación entre el equipo y el receptor.
    • Conecte el equipo a un tomacorriente en un circuito distinto al que está conectado el receptor.
    • Consulte al distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.
  • FCC ID: YL6-1438852R

ICES

  • Este aparato digital de clase B cumple con la norma canadiense ICES-003.
  • Este dispositivo contiene transmisor(es)/receptor(es) que cumplen con los estándares RSS exentos de licencia de Innovation, Science and Economic Development Canada. Su funcionamiento está sujeto a las siguientes dos condiciones:
    • Este dispositivo no debe causar interferencia.
    • Este dispositivo debe aceptar cualquier interferencia, incluyendo la interferencia que pueda causar un funcionamiento no deseado del dispositivo.
  • Este equipo cumple con los límites de exposición a la radiación de la FCC e ISED establecidos para un entorno no controlado. Este equipo debe ser instalado y operado a una distancia mínima de 20 cm entre el equipo y su cuerpo. Este dispositivo y su(s) antena(s) no deben ubicarse ni operar junto con ninguna otra antena o transmisor. Póngase en contacto con intsupport@alarm.com para obtener más información acerca del cumplimiento de la normativa canadiense sobre la exposición a radiofrecuencias.
  • Les appareils numériques de classe B sont conformes à la norme canadienne ICES-003.
  • Cet appareil contient des émetteurs ou récepteurs exempts de licence qui sont conformes aux RSS exempts de licence du ministère de l’Innovation, des Sciences et du Développement économique Canada. Le fonctionnement de l'équipement dépend de deux conditions :
    a. Cet appareil ne doit pas provoquer d'interférence.
    b. Cet appareil doit accepter toute interférence, y compris celles qui pourraient provoquer un fonctionnement indésirable de l'appareil.
    • Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.
    • IC: 9111A-1438852R

Declaración de conformidad de la UE

Por el presente, Alarm.com Incorporated declara que el tipo de equipo ADC-V729 cumple con la Directiva 2014/30/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet:

https://www.alarm.com/about/international/eu-red



Guia de instalação do Holofote com câmera de 4MP para ambientes ao ar livre (ADC-V729/ADC-V729AC/ADC-VC729P)



Importante: este guia contém informações para a instalação de três diferentes modelos da câmera ADC-V729:

  • ADC-V729
  • ADC-V729AC
  • ADC-VC729P

Embora as câmeras sejam semelhantes, algumas etapas da instalação são válidas apenas para determinados modelos. Selecione o menu correspondente ao modelo de câmera que você está usando. O modelo da câmera pode ser encontrado na caixa.

Ao instalar o modelo ADC-V729AC, verifique se o código de construção local requer que o dispositivo seja instalado por um eletricista certificado.

As informações que não mencionam um modelo específico aplicam-se a todos os modelos da câmera.

Em qual modelo você está interessado?

Lista de verificação pré-instalação

  • Câmera ADC-V729
  • Fonte de alimentação de 24 VCC, 2A
  • Quadro comparativo de campainhas com câmera

    Atenção: o adaptador de 24 VCC é diferente dos adaptadores padrão de 12 V usados com outras câmeras ADC.
  • Ferramentas de montagem (incluídas)
  • Conexão à internet banda larga (cabo, DSL ou fibra óptica), com roteador

    Observação: se o roteador não tiver o botão WPS, será necessário usar o SSID (nome da rede sem fio com diferenciação de letras maiúsculas e minúsculas) e a chave WPA ou WEP da rede (se a criptografia estiver habilitada no roteador).

  • Computador ou dispositivo móvel com Wi-Fi
  • Câmera ADC-V729AC
  • Ferramentas de montagem (fornecidas)
  • Conexão à internet banda larga (cabo, DSL ou fibra óptica), com roteador
  • Computador ou dispositivo móvel com Wi-Fi

    Observação: se o roteador não tiver o botão WPS, será necessário usar o SSID (nome da rede sem fio com diferenciação de letras maiúsculas e minúsculas) e a chave WPA ou WEP da rede (se a criptografia estiver habilitada no roteador).
Importante: o modelo ADC-VC729P não é compatível com injetores e switches PoE ou PoE+. A ADC-VC729P requer adaptador de 24 VCC ou injetor/switch PoE++.

Esses itens não são fornecidos com a câmera e devem ser comprados separadamente.
    • Câmera ADC-VC729P
    • Um injetor ou switch PoE++ ou uma fonte de alimentação de 24 VCC e 2 A

      Atenção: o adaptador de 24 VCC é diferente dos adaptadores padrão de 12 V usados com outras câmeras ADC.

    • Conexão à internet banda larga (cabo, DSL ou fibra óptica), com roteador
    • Cabo Ethernet/Cat5e

Conteúdo da caixa

V729 accessories

Observação: esses parafusos são utilizados somente em dispositivos HWV 0103 e versões anteriores. Dispositivos HWV 0104 e versões posteriores têm parafusos integrados de fábrica.

  • 1 conjunto de parafusos pretos (×2) para fixar a base do holofote ao suporte de montagem
  • 1 conjunto de proteções à prova de intempéries (×2) para selar a unidade após a instalação
  • 1 conjunto de parafusos (×4) para fixar o suporte de montagem ou a placa de metal à caixa de junção e o suporte de montagem ao suporte da placa adaptadora (se necessário)
  • 1 conjunto de parafusos de fixação (×2) mais longos
  • 1 conjunto de conectores de torção (×3)

    Observação: os conectores de torção são incluídos somente para instalações do modelo ADC-729.

  • Base da câmera para instalação no suporte e passagem do fio de aterramento
  • 1 conjunto de buchas e parafusos
  • Parafuso Torx para a porta do cartão SD

Visão geral

Requisitos
  • Certifique-se de que a unidade esteja aterrada corretamente.
  • Todos os holofotes com câmera de 4MP para ambientes ao ar livre da Alarm.com devem ser instalados em uma caixa de passagem à prova de intempéries com certificação UL. Recomendamos o uso de uma caixa de passagem redonda ou quadrada.

Atenção: há risco de choque elétrico durante a instalação da câmera ADC-V729AC. Certifique-se de que o disjuntor esteja desligado antes de realizar qualquer trabalho.

  • Conecte o equipamento a uma fonte de alimentação de 100-240 VCA 50/60 Hz.
  • Certifique-se de que a unidade esteja aterrada corretamente.
  • Todos os holofotes com câmera de 4MP para ambientes ao ar livre da Alarm.com devem ser instalados em uma caixa de passagem à prova de intempéries com certificação UL. Recomendamos o uso de uma caixa de passagem redonda ou quadrada.
  • Certifique-se de seguir os códigos de segurança locais para instalação.  Em determinadas regiões, a instalação deve ser realizada por um eletricista certificado.
  • Remova qualquer luminária e suporte de metal da caixa de junção.

Monte a ADC-V729/ADC-V729AC/ADC-VC729P

Atenção: há risco de choque elétrico durante a instalação da câmera ADC-V729AC. Certifique-se de que o disjuntor esteja desligado antes de realizar qualquer trabalho.

Recomendações de montagem
Observação: para obter o desempenho ideal do recurso de detecção de movimento por IVP, recomendamos que a câmera ADC-V729 seja instalada a 2,5 metros de altura e direcionada para baixo, em um ângulo de 30°.

V729 floodlight orientation

Caso o orifício do parafuso da caixa de junção se sobreponha aos parafusos da placa de montagem, use a placa adaptadora.

Observação: essa condição é incomum e o suporte de montagem deve ser usado em todas as demais situações.

V729-install adapter plate

Com a junta esférica virada para a frente, gire a câmera e as luzes 180°. O adaptador deve ser instalado com a câmera à frente dos holofotes e a seta na parte traseira da unidade deve apontar para a parede.

V729_highlight wall arrow

Observação: esse é o tipo de instalação mais comum.

  1. Aparafuse o suporte de montagem à caixa de junção usando os parafusos adequados. Certifique-se de que o suporte de montagem esteja na orientação correta.
    • Nas instalações em parede, o fio guia deve ficar virado para o chão.
    • Nas instalações em beiral, o fio guia deve ficar virado para a parede.
  2. Certifique-se de que o suporte de montagem esteja preso à parede.
  1. Aparafuse o suporte de metal à caixa de junção usando os parafusos adequados para fixar as bordas, com o lado plano virado para a caixa de junção.

    V729-install adapter plate

  2. Aparafuse o suporte de montagem à placa adaptadora por meio dos orifícios do suporte.

    V729_install mounting bracket
  1. Insira o fio guia no orifício na parte inferior do suporte de montagem para pendurar o equipamento no suporte.
  2. Certifique-se de que o equipamento esteja preso antes de soltá-lo.
  3. Passe os cabos pelo orifício central para preparar a fiação.


    V729_hang floodlight for wiring.png

Conecte a fiação, monte e ligue a ADC-V729/ADC-V729AC/ADC-VC729P

Atenção: para um posicionamento seguro, confirme se todas as peças estão presas com firmeza. As luzes e a câmera não devem ficar soltas nem permitir nenhum movimento quando a câmera estiver montada.

V729_tighten collars-01 (1).svg

Para conectar a fiação da ADC-V729:
  1. Conecte a câmera à fonte de alimentação.
  2. Conecte a base da câmera ao adaptador de alimentação e instale os fios conforme desejado.

    V729_DC exploded view.png
Para montar a ADC-V729:
  1. Passe os fios em direção à caixa de conexão.
  2. Desconecte o fio guia e alinhe-o com a parte inferior da ADC-V729 ou posicione os fios na caixa de junção.
  3. Alinhe dois orifícios na parte posterior da base do holofote com as hastes metálicas.
  4. Aparafuse a unidade usando os parafusos pretos incluídos na caixa.
  5. Insira as proteções à prova de intempéries.
Para ligar a ADC-V729:
  1. Conecte o adaptador de alimentação à câmera e a uma tomada.
  2. O LED da câmera deve ficar vermelho após alguns segundos. Aguarde até que o LED da câmera comece a piscar em branco para continuar.

Atenção: há risco de choque elétrico durante a instalação da câmera ADC-V729AC. Certifique-se de que o disjuntor esteja desligado antes de realizar qualquer trabalho.

Para conectar a fiação da ADC-V729AC:
  1. Conecte o fio verde neutro ao fio terra correspondente, usando o conector de torção fornecido.
  2. Conecte o fio branco ao fio branco neutro correspondente, usando o conector de torção fornecido.
  3. Conecte o fio preto (conectado à fonte de alimentação) ao fio preto correspondente, usando o conector de torção fornecido.
  4. Puxe os fios gentilmente para verificar se estão presos.

    V729_AC exploded view
Para montar a ADC-V729AC:
  1. Passe os fios em direção à caixa de junção.
  2. Desconecte o fio guia e alinhe-o com a parte inferior da unidade ou coloque-o na caixa de junção com os fios.
  3. Alinhe os dois orifícios na parte posterior da base do holofote com as hastes metálicas.
    1. No HWV 0104 e em versões posteriores do equipamento, os parafusos de montagem são integrados à unidade. Para instalar a unidade no suporte de montagem, para dispositivos HWV 0104:
      1. Remova as proteções à prova de intempéries.
      2. Alinhe os dois orifícios na parte posterior da base do holofote com as hastes metálicas e deslize a unidade para dentro do suporte.
      3. Aparafuse a unidade usando os parafusos integrados a ela.
      4. Insira as proteções à prova de intempéries.

        V729_screw in unit

    2. Para dispositivos HWV 0103 e versões anteriores:
      1. Alinhe os dois orifícios na parte posterior da base do holofote com as hastes metálicas.
      2. Aparafuse a unidade usando os parafusos pretos incluídos na caixa.
      3. Insira as proteções à prova de intempéries.
  4. Aparafuse a unidade usando os parafusos pretos incluídos na caixa.
  5. Insira as proteções à prova de intempéries.

    V729 install mounting bracket
Para ligar a ADC-V729AC:
  1. Ligue o disjuntor.
  2. O LED da câmera deve ficar vermelho após alguns segundos. Aguarde até que o LED da câmera comece a piscar em branco para continuar.
Para conectar a fiação da ADC-VC729P:
  1. Conecte a câmera a um cabo Ethernet desconectado e com um conector adequado.
  2. Em conexões que não usam PoE, encaixe o conector de 24 VCC a um adaptador de 24 VCC desconectado.
  3. Insira os cabos e o fio terra no orifício central da interface Ethernet RJ45.

    V729_POE exploded view
Para montar a ADC-VC729P:
  1. Passe os fios em direção à caixa de junção.
  2. Desconecte o fio guia e alinhe-o com a parte inferior da unidade ou coloque-o na caixa de junção com os fios.
  3. Alinhe os dois orifícios na parte posterior da base do holofote com as hastes metálicas.
  4. Aparafuse a unidade usando os parafusos pretos incluídos na caixa.
  5. Insira as proteções à prova de intempéries.

    V729_install mounting bracket
Para ligar a ADC-VC729P:
  1. Conecte a câmera.
  2. O LED da câmera deve ficar vermelho após alguns segundos. Aguarde o LED da câmera ficar verde.

Conecte e inclua a ADC-V729/ADC-V729AC

Observação: o modelo ADC-VC729P não é compatível com Wi-Fi e deve ser conectado via Ethernet.

Para adicionar o dispositivo à conta do cliente, selecione a conta desejada no aplicativo MobileTech e, em seguida, selecione a câmera na lista de dispositivos de vídeo ou insira o endereço MAC correspondente. Para saber mais sobre como incluir câmeras da Alarm.com em uma conta de cliente, consulte este artigo.

  1. Após a ativação, o LED da câmera começará a piscar em branco. Se o LED não ficar branco após dois minutos, mantenha o botão WPS/Reset pressionado até que o LED comece a piscar em branco, o que leva cerca de 6 segundos.
  2. Em um dispositivo com acesso à internet, conecte-se à rede Wi-Fi ADC-V729 (XX:XX:XX), em que os números entre parênteses correspondem aos últimos 6 dígitos do endereço MAC da câmera. Essa informação encontra-se na câmera ou na embalagem.
  3. No mesmo dispositivo, abra o navegador e digite 192.168.1.1 no campo de URL. Sigas as instruções exibidas na tela para adicionar a câmera ADC-V729 à rede Wi-Fi. O LED ficará vermelho por alguns instantes antes de piscar em verde. O LED permanecerá aceso em verde quando a conexão for estabelecida.
  4. Selecione a conta no aplicativo MobileTech ou use o navegador para acessar www.alarm.com/addcamera e adicionar o dispositivo à conta. Você precisará informar o nome de usuário e a senha do cliente.
  5. Selecione a câmera na lista de dispositivos de vídeo ou informe o endereço MAC da câmera para dar início ao processo de adição. O endereço MAC encontra-se na câmera ou na embalagem.

Siga as instruções exibidas na tela para finalizar o processo de adição da câmera.

  1. Após a ativação, o LED da câmera começará a piscar em branco. Mantenha o botão WPS/Reset pressionado até que o LED comece a piscar em azul, o que leva cerca de 3 segundos.
  2. Ative o modo WPS no roteador. A câmera dará início à conexão à rede Wi-Fi. O LED permanecerá aceso em verde quando a conexão for estabelecida.
  3. Selecione a conta no aplicativo MobileTech ou use o navegador para acessar www.alarm.com/addcamera e adicionar o dispositivo à conta. Você precisará informar o nome de usuário e a senha do cliente.
  4. Selecione a câmera na lista de dispositivos de vídeo ou informe o endereço MAC da câmera para dar início ao processo de adição. O endereço MAC encontra-se na câmera ou na embalagem.

Siga as instruções exibidas na tela para finalizar o processo de adição da câmera.

Legenda do LED

Padrão do LED Descrição

Apagado

Off.svg

 Dispositivo desligado

Permanece aceso em verde

LED solid green.svg

 Conexão à Alarm.com

Pisca em verde

LED blinking green.svg

 Conexão à rede local

Pisca alternando vermelho e verde

LED alternating red green.svg

 Restauração dos padrões de fábrica

Pisca em vermelho

LED blinking red.svg

 Dispositivo ligado; inicialização da câmera

Permanece aceso em vermelho

LED solid red.svg

 Sem conexão à rede local nem à internet

Pisca em azul

LED blinking blue.svg

 Modo WPS

Pisca em branco

LED blinking white.svg

 Modo de ponto de acesso Wi-Fi

Resolução de problemas

  1. Caso tenha dificuldades para conectar a câmera à conta, desligue e ligue a câmera e tente novamente.
  2. Se os problemas persistirem, redefina os padrões de fábrica da câmera. Mantenha o botão WPS/Reset pressionado até que o LED comece a piscar em verde e vermelho, o que leva cerca de 15 segundos. Em seguida, solte o botão. A câmera será reinicializada com os padrões de fábrica.
Importante: caso a câmera já tenha sido instalada em uma conta Alarm.com, será necessário excluí-la para que seja possível instalá-la novamente.

Avisos

  • Alterações ou modificações sem aprovação expressa da parte responsável pela conformidade podem resultar na proibição de operação desse equipamento por parte do usuário. Esse dispositivo está em conformidade com a Parte 15 das regras da FCC. A operação está sujeita a estas duas condições:
    1. Esse dispositivo não pode causar interferência nociva.
    2. Esse dispositivo deve aceitar qualquer tipo de interferência recebida, inclusive interferências que possam causar comportamentos indesejados.
  • Observação: os testes determinam que esse equipamento está em conformidade com os limites de dispositivo digital de Classe B, conforme a Parte 15 das regras da FCC. Esses limites têm a finalidade de proporcionar proteção razoável contra interferência nociva em instalações residenciais. Esse equipamento gera, usa e pode emitir radiofrequência. Por isso, caso não seja instalado conforme as instruções, pode causar interferência nociva às comunicações por rádio. No entanto, não há garantia de que a instalação não causará interferências. Para verificar se há interferência nociva à recepção de rádio e televisão, desligue e religue o equipamento. Em caso de interferência, recomendamos que o usuário adote uma ou mais das seguintes medidas para tentar solucionar o problema:
    • Redirecione ou reposicione a antena receptora.
    • Aumente a distância entre o equipamento e o receptor.
    • Conecte o equipamento e o receptor a tomadas de circuitos diferentes.
    • Consulte o dealer ou um técnico de rádio/TV para obter ajudar.
  • ID FCC: YL6-1438852R

ICES

  • Esse aparelho digital Classe B está em conformidade com a norma canadense ICES-003.
  • Esse dispositivo contém transmissores/receptores isentos de licença que estão em conformidade com RSSs isentos de licença do órgão de Inovação, Ciência e Desenvolvimento Econômico do Canadá. A operação está sujeita a estas duas condições:
    • Esse dispositivo não pode causar interferência.
    • Esse dispositivo deve aceitar qualquer tipo de interferência, inclusive interferências que possam causar funcionamento indesejado do dispositivo.
  • Esse equipamento está em conformidade com os limites de exposição à radiação da FCC e do ISED definidos para ambientes não controlados. Esse equipamento deve ser instalado e operado a uma distância mínima de 20 centímetros do radiador e do seu corpo. Esse dispositivo e sua(s) antena(s) não devem ocupar o mesmo espaço nem operar com outra antena ou outro transmissor. Entre em contato com intsupport@alarm.com para obter mais informações sobre a conformidade com a norma canadense de exposição à RF.
  • Les appareils numériques de classe B sont conformes à la norme canadienne ICES-003.
  • Cet appareil contient des émetteurs ou récepteurs exempts de licence qui sont conformes aux RSS exempts de licence du ministère de l’Innovation, des Sciences et du Développement économique Canada. Le fonctionnement de l'équipement dépend de deux conditions :
    a. Cet appareil ne doit pas provoquer d'interférence.
    b. Cet appareil doit accepter toute interférence, y compris celles qui pourraient provoquer un fonctionnement indésirable de l'appareil.
    • Cet appareil est conforme aux limites d'exposition aux radiofréquences établies par la FCC et l’ISED pour un environnement non contrôlé. Cet appareil doit être installé et utilisé à une distance minimale de 20 centimètres entre l’appareil et votre corps. Cet appareil et son ou ses antennes ne doivent pas être situés ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Veuillez communiquer avec intsupport@alarm.com pour obtenir plus d’information sur la conformité aux exigences canadiennes en matière d’exposition aux radiofréquences.
    • IC: 9111A-1438852R

Declaração de conformidade com a União Europeia

Por este documento, a Alarm.com Incorporated declara que o equipamento ADC-V729 está em conformidade com a Diretiva 2014/30/UE. O texto na íntegra da declaração de conformidade com a determinação da União Europeia está disponível no seguinte endereço da internet:

https://www.alarm.com/about/international/eu-red







Interested in Alarm.com?

Alarm.com technology is sold, installed, and serviced by licensed service providers near you.



Let's Get Started

  1. Back to top
  • Was this article helpful?

Recommended articles

  1. Article type
    Installation
    Content type
    Digital Guide
    Language
    Multiple
    Product area
    Video
  2. Tags
    1. V729
    2. V729AC
    3. VC729P
